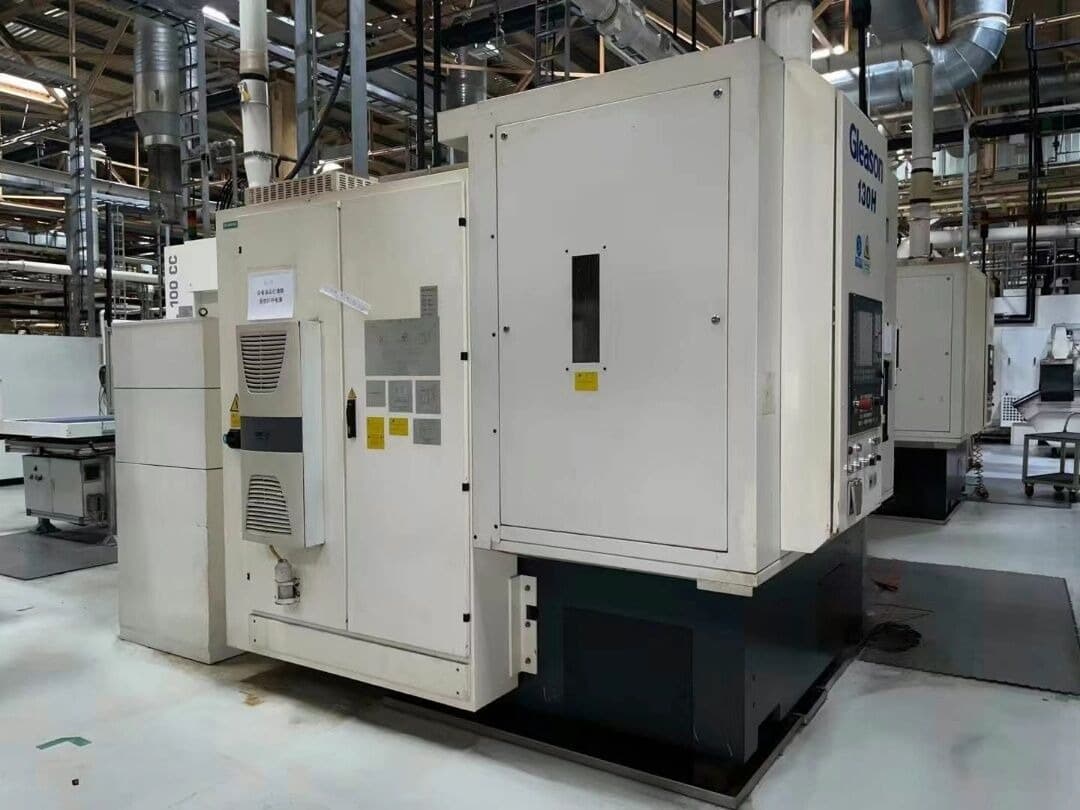

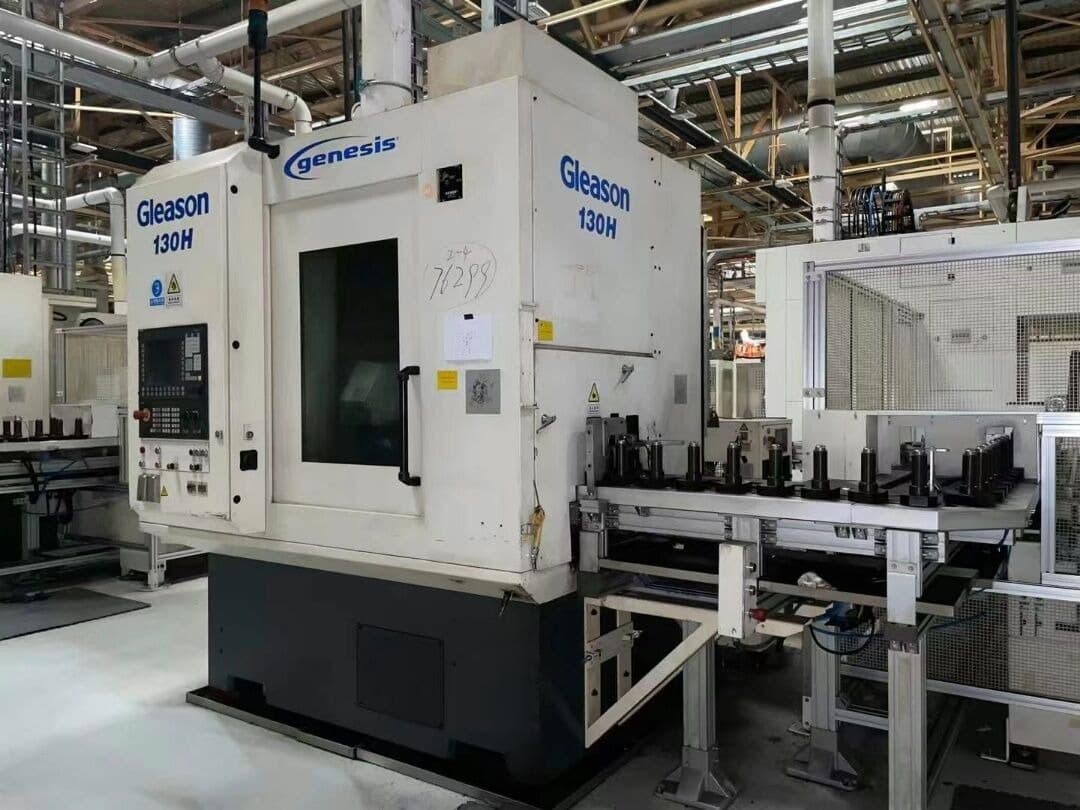

Зубофрезерный станок Gleason 130H-ID17673

Технические характеристики:

• Скорость вращения шпинделя: 10 об/мин
• Максимальный диаметр инструмента: 100 мм
• Максимальная длина инструмента: 240 мм
• Максимальный диаметр заготовки: 130 мм
• Перемещение по оси X: 220 мм
• Перемещение по оси Z: 350 мм
• Мощность: 11,5 кВт
• Количество фаз: 3

Основные преимущества

Оригинальные зубофрезерные станки Gleason (США)

Пятиосевая обработка сложных профилей зубчатых колес

Высокоскоростное зубофрезерование с превосходной производительностью

Подходит для серийного и массового производства

Возможность приобретения пяти идентичных станков, идеально подходящих для расширения производственных линий

Надежная и проверенная конструкция станков Gleason

Описание:

• Модель: Gleason 130H
• Количество станков: 5
• Максимальный диаметр заготовки: 130 мм
• Номинальный модуль: 3 мм
• Максимальный осевой ход: 350 мм
• Скорость вращения заготовки:
• 10–1000 об/мин

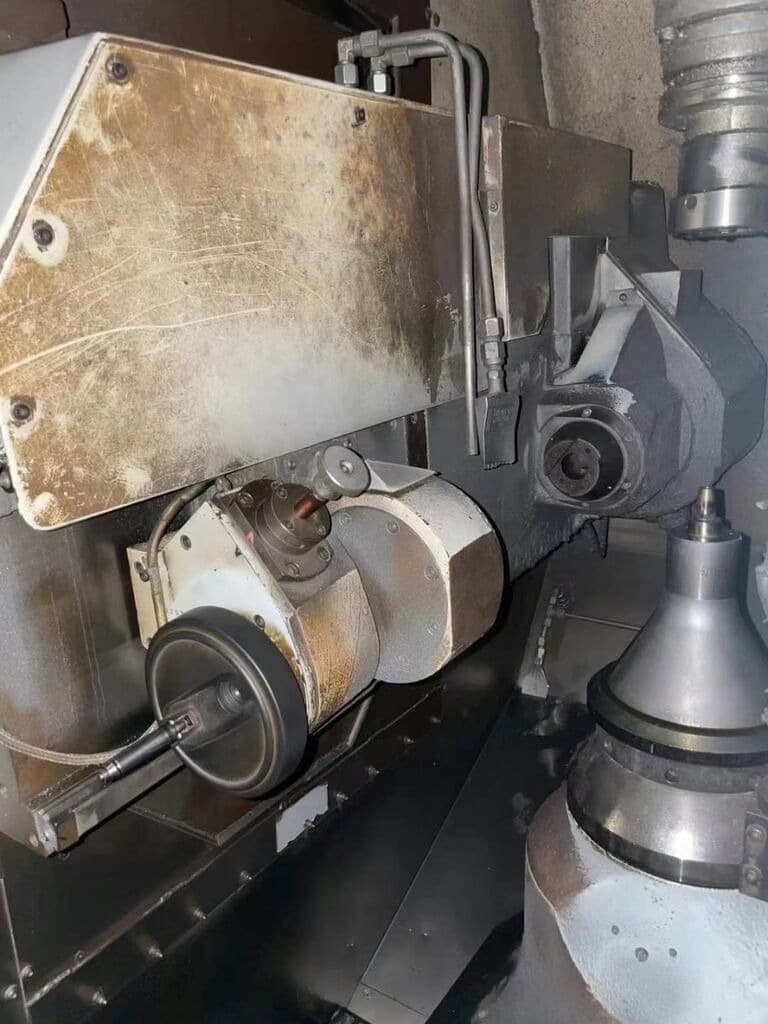

• Режущий инструмент (фрезер):
• Диаметр фрезы: 20–100 мм
• Длина резания: 125–240 мм
• Максимальный ход смещения фрезы: 220 мм
• Угол поворота держателя инструмента: ±45°
• Диапазон скорости вращения фрезы: 10–4000 об/мин
• Мощность шпинделя фрезы:
• 11,5 кВт

Вес и конструкция

Приблизительный вес станка: ~9000 кг (на станок)

Жёсткая конструкция станка, рассчитанная на высокие нагрузки и непрерывную работу

Оптимизирован для высокоскоростных процессов зубофрезерования

Области применения

Зубофрезерные станки Gleason 130H предназначены для производства:

• цилиндрических шестерен
• компонентов трансмиссии
• редукторов и приводных элементов

Широко используются в:

• автомобильной промышленности
• производстве редукторов
• машиностроении
• серийном производстве зубчатых передач
