Токарный обрабатывающий центр PITTLER PV 2500-ID17850

PITTLER PV 2500 — это сверхмощный вертикальный токарный обрабатывающий центр (карусельного типа) от немецкого производителя, входящего в состав DVS Technology Group. Линейка PV разработана специально для высокоточной и силовой обработки крупногабаритных дискообразных деталей весом в несколько тонн.

Индекс 2500 указывает на возможность обработки заготовок диаметром до 2,5 метров.

Ключевые особенности модели PV 2500

• Вертикальная портальная архитектура: Конструкция с подвижной траверсой и мощными колоннами обеспечивает колоссальную жесткость. Это позволяет выполнять «обдирку» (черновое точение) с огромной глубиной резания без потери точности.
• Многофункциональность (Multi-Tasking): Станок может быть оснащен фрезерным приводом и осью C (позиционирование стола). Это превращает его в полноценный обрабатывающий центр, способный сверлить отверстия и фрезеровать плоскости на торцах огромных деталей.
• Высокая точность позиционирования: Несмотря на массу в десятки тонн, Pittler использует прецизионные направляющие (часто гидростатические), что позволяет достигать точности, необходимой для подшипниковых узлов и аэрокосмических компонентов.
• Автоматическая смена инструмента и головок: Магазин инструментов поддерживает как токарные державки, так и сменные фрезерные головки (угловые, удлиненные), что минимизирует ручной труд при переналадке.
• Эффективный отвод стружки: Благодаря вертикальному расположению шпинделя, стружка под собственным весом падает в конвейер, не скапливаясь в зоне резания, что важно при больших объемах съема металла.

Технические характеристики
Максимальный диаметр токарной обработки: 2800 мм

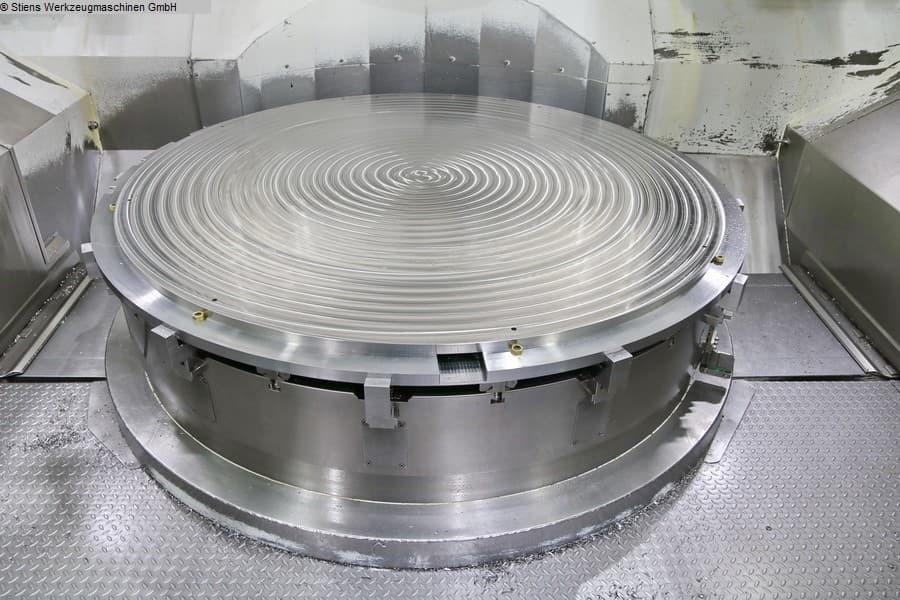

Диаметр фланца шпинделя: 1100 мм
Максимальный диаметр обработки: 3000 мм

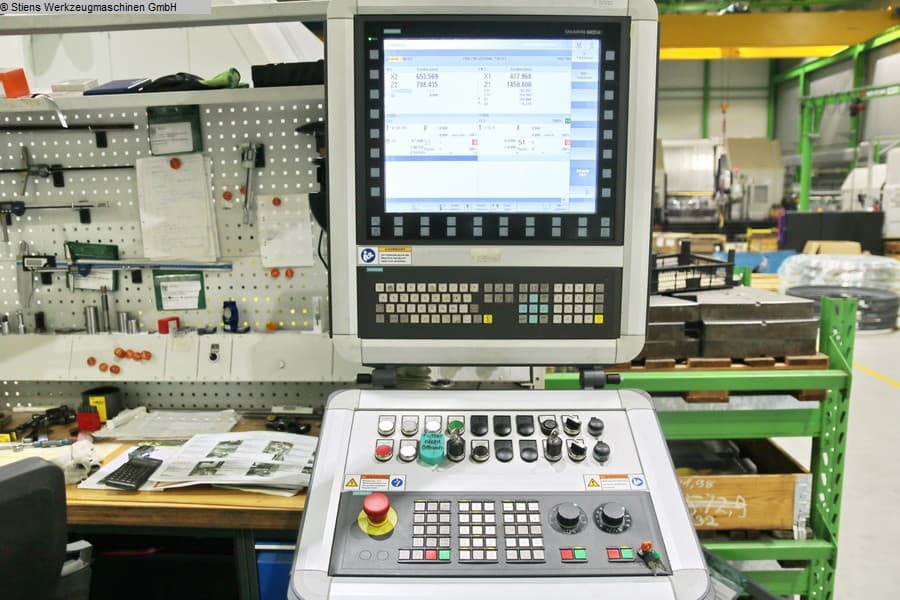

Управление: Siemens 840 D sl
Главный шпиндель:
Максимальная скорость вращения шпинделя: 230 об/мин
Мощность привода: 206 кВт
Максимальный крутящий момент: 53 000 Нм
Максимальная нагрузка: - кг
Ось C

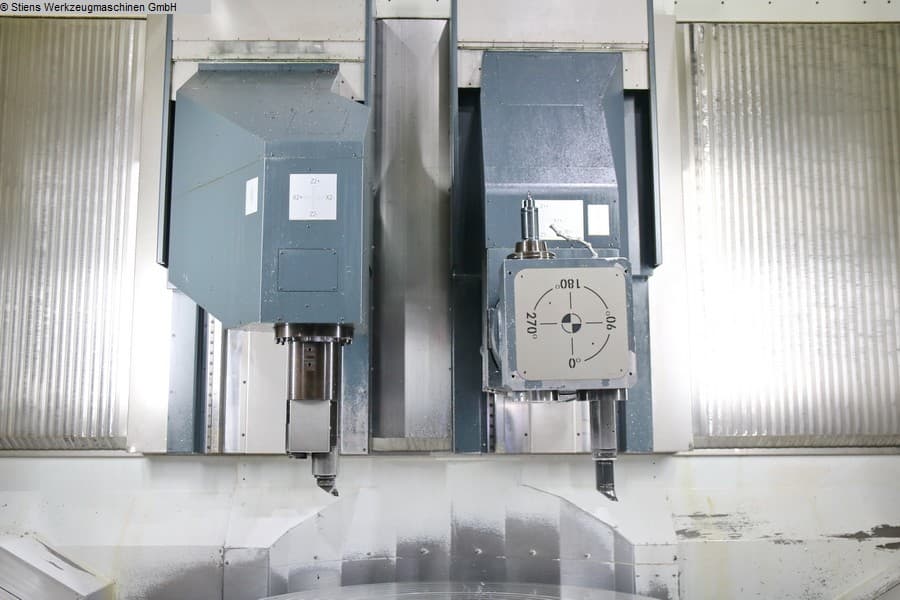

Машинный держатель инструмента: Правый / R
Держатель инструмента: Capto C8

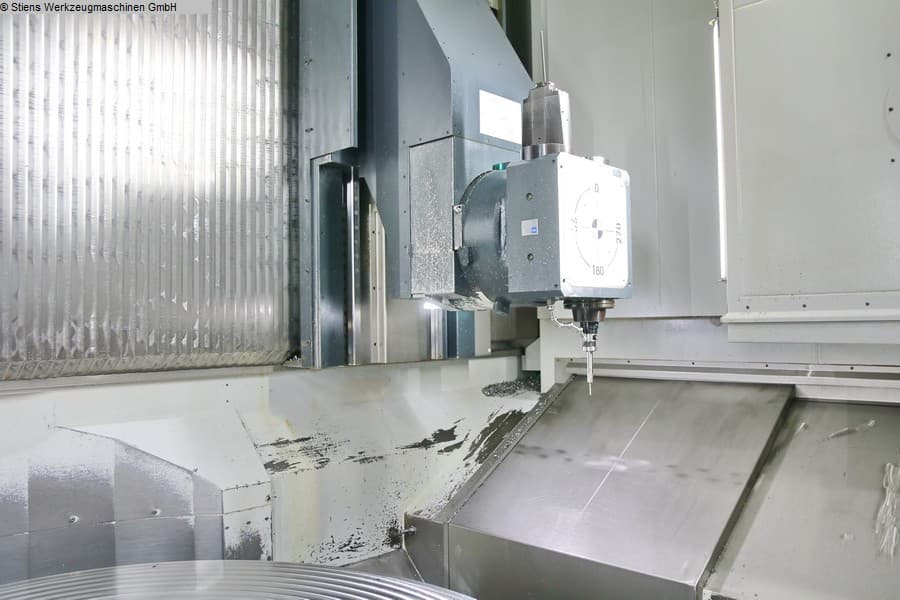

Ширина поворота: 0 - 270°
Максимальная скорость: 6000 об/мин
Максимальный крутящий момент: 120 Нм
Машинный держатель инструмента: Левый / Le
Держатель инструмента: Capto C8

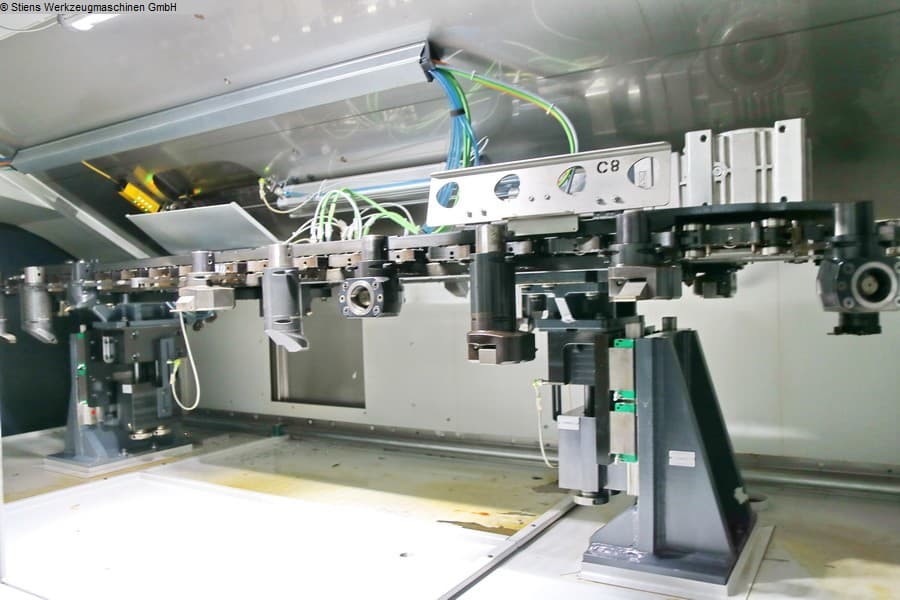

Магазин инструмента: Правый / R
Количество позиций для инструмента: 41

Максимальный вес инструмента: 20 кг
Макс. Длина инструмента 400 мм
Диаметр инструмента при полной нагрузке 150 мм
Инструментодержатель Capto C8
Магазин инструмента: слева
Количество позиций для инструмента: 25

Диаметр инструмента при полной нагрузке 150 мм
Максимальный вес инструмента: 20 кг
Максимальная длина инструмента: 400 мм
Инструментодержатель Capto C8
Перемещения:
Ось X 1: 2700 мм
Ось X 2: 2700 мм
Ось Z (2 x 1000 мм)
Скорость подачи:
Быстрое перемещение X: 40 м/мин / Z: 24 м/мин
Сила подачи X/Z: 22 кН
Общая потребляемая мощность: 200 кВА
Вес станка: около 30 т
Площадь: около 10,4 x 6,3 x 5,7 м
