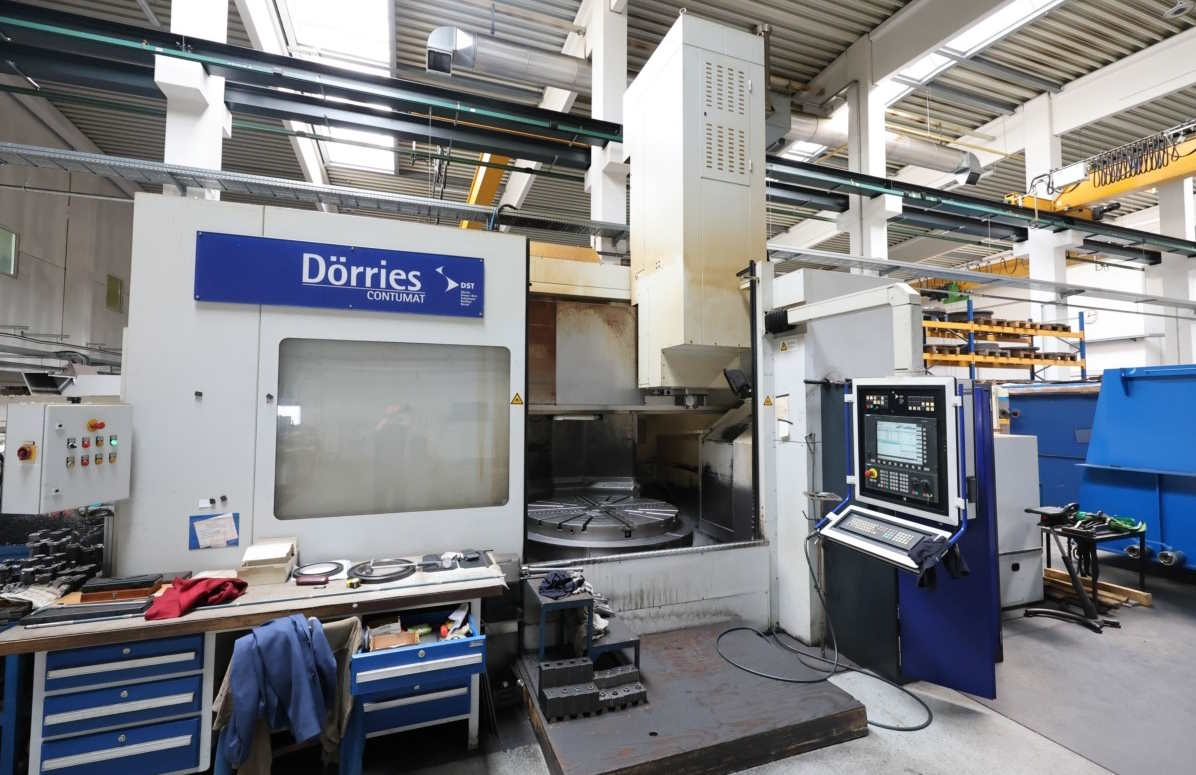

Токарный станок карусельный - одностоечный DÖRRIES SCHARMANN VCE 1600/140 MC F-ID17651

Производитель: DÖRRIES
Модель: VCE 1600/140 MC F
Год выпуска: 2009

Описание

DÖRRIES SCHARMANN VCE 1600/140 MC F — это тяжелый одностоечный вертикально-токарный станок (карусельный станок) с ЧПУ, предназначенный для высокоточной обработки крупногабаритных деталей. Бренд Dörries (входящий в группу Starrag) является эталоном в производстве тяжелых карусельных станков, обеспечивающих экстремальную жесткость и точность.

Индекс «MC» (Machining Center) указывает на то, что это не просто токарный станок, а полноценный обрабатывающий центр с возможностью фрезерования, сверления и расточки.

Технологические особенности

  • Концепция «Einständer» (Одностоечный): Компактная, но массивная конструкция с одной колонной, которая обеспечивает отличный доступ к рабочей зоне и высокую жесткость для обработки деталей диаметром до 1600 мм.
  • Функционал «MC» (Mill-Turn): Станок оснащен мощным приводом фрезерного инструмента и осью C для позиционирования планшайбы. Это позволяет выполнять комплексную обработку (точение + фрезерование) за один установ.
  • Автоматическая смена инструмента и головок: Система F (часто обозначает Flexible или наличие сменных головок) позволяет автоматически менять не только резцы, но и целые фрезерные или угловые головки, что значительно расширяет технологические возможности.
  • Гидростатические направляющие: Использование гидростатики в планшайбе и осях гарантирует отсутствие износа, идеальную плавность хода и высочайшую точность позиционирования тяжелых заготовок.

Характеристики:

  • Диаметр обработки: 1600 мм
  • Диаметр рабочей поверхности: 1400 мм
  • Система управления: Siemens Sinumerik 840D SL
  • Высота токарной обработки: 1245 мм
  • Максимальная нагрузка на стол: 9000 кг
  • Рабочий стол:
  • Привод стола: 60 ​​кВт
  • Крутящий момент стола: 13400 Нм
  • Скорость вращения стола: 450 об/мин
  • Скорость вращения по оси C: 0,004–5 об/мин
  • Диапазон подачи: 18 000 мм/мин
  • Приблизительные габариты: 8,5 x 5,3 x 5,7 м
  • Приблизительный вес станка: 47,4 т
  • Опора поперечной балки:
  • Перемещение по оси X: ± 950 мм
  • Ход поперечной балки по оси W: 600 мм
  • Салазки для стамески:
  • Поперечное сечение салазок для стамески: 250 x 250 мм
  • Диаметр врезания: 340 мм
  • Перемещение стамески по оси Z: 1100 мм

Сверлильно-фрезерное оборудование:

- Расстояние от фрезерного шпинделя до стола станка: 1245 мм
- Инструментальный держатель: SK 50
- Мощность привода: 30 кВт
- Скорость вращения шпинделя: 2000 об/мин

- Крутящий момент: 1395 Нм

Оборудование / Принадлежности:

- 16-40-позиционный магазин для захвата инструмента

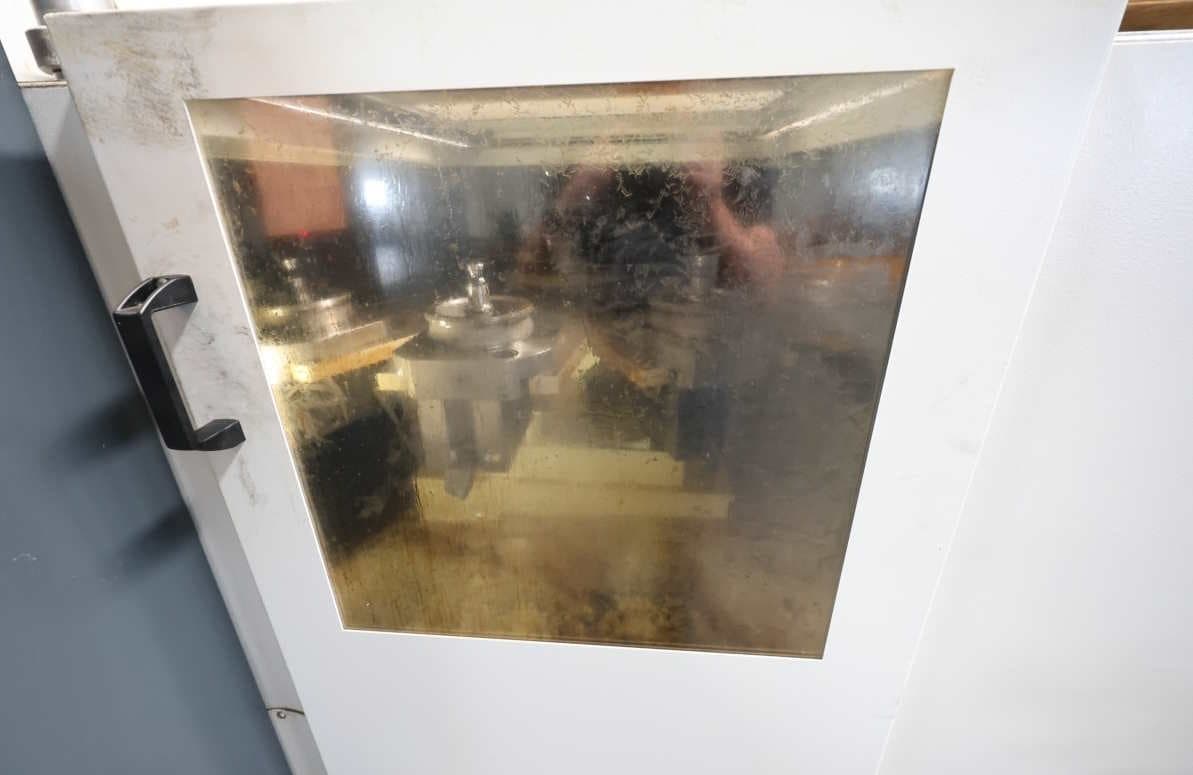

- Защитный кожух
- Различные держатели токарного инструмента
- Различные держатели инструмента и инструменты SK50
- Различные зажимные устройства
- Система охлаждения с фильтром
- Конвейер для стружки
- Документация
