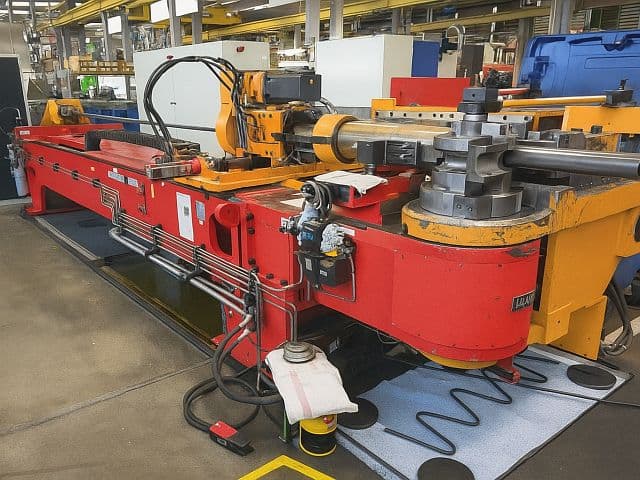

Трубогибочный станок с ЧПУ LANG 120 CNC-ID17902

LANG 120 CNC — это мощный и надежный трубогибочный станок с числовым программным управлением, предназначенный для холодной гибки труб большого диаметра и толстостенных профилей. Станки немецкого производителя LANG славятся своей исключительной жесткостью, долговечностью и высокой точностью повторения углов гибки, что делает их незаменимыми в тяжелом машиностроении и судостроении.

Характеристики и особенности:

Рабочие параметры
Максимальный диаметр трубы: до 120 мм (в зависимости от толщины стенки и материала).

Тип гибки: Дорновая гибка (с использованием внутреннего стабилизатора), что гарантирует отсутствие гофр и сохранение сечения трубы на малых радиусах.

Количество управляемых осей (CNC): Обычно от 3 до 5 осей (подача, поворот в пространстве, угол гиба, позиционирование дорна).

Привод и конструкция
Тип привода: Мощная гидравлическая система для гибки и высокоточные сервоприводы для позиционирования трубы.

Станина: Массивная цельносварная конструкция, устойчивая к крутильным нагрузкам при работе с тяжелыми заготовками.

Длина дорна: Стандартно от 3 000 до 6 000 мм (зависит от конкретной модификации станка).

Система управления (ЧПУ)
Интерфейс: Современные версии оснащаются графическим интерфейсом для 3D-визуализации процесса гибки.

Функции: Автоматический расчет пружинения материала и компенсация удлинения трубы.

Память: Возможность хранения сотен программ для быстрой переналадки под разные изделия.

УПРАВЛЕНИЕ

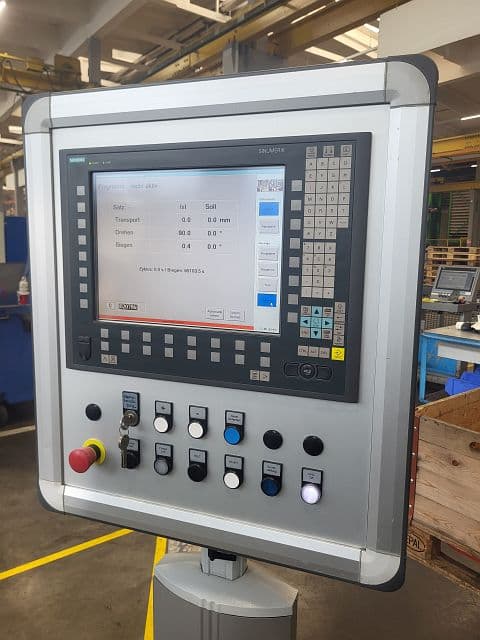

Система ЧПУ SIMENS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макс. диаметр трубы: 120 мм

Макс. Радиус гибки: 180 мм

ДАННЫЕ ПО ЭЛЕКТРИЧЕСКОМУ ПОДКЛЮЧЕНИЮ

Напряжение подключения: 400 В

Частота сети: 50 Гц

РАЗМЕРЫ / ВЕС

Требуемое пространство - слева/справа: 8000 мм

Требуемое пространство - спереди/сзади: 2600 мм

Габаритная высота: 2300 мм

Общий вес приблизительно: 16500 кг

Станок в очень хорошем состоянии


Особенности:

- Возможность гибки свободной формы
- Лазерный сканер для фиксации зоны гибки
- Ножная педаль для безопасного запуска
- Модернизация гибки
Автоматизация:

- ЧПУ-управление, управление движением при гибке
- Автоматическая смазка оправки (MMS)

Модернизация 2018 года:

- Модернизация системы управления
- Замена кабелей

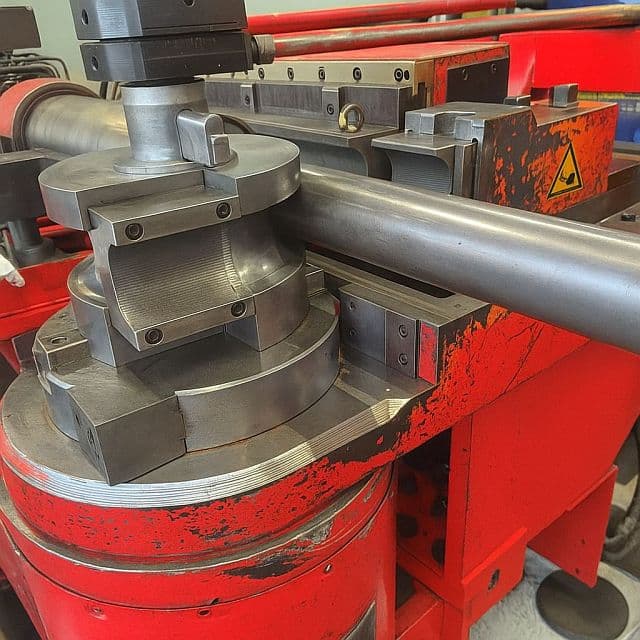

- Капитальный ремонт гибочной головки
- Замена направляющих

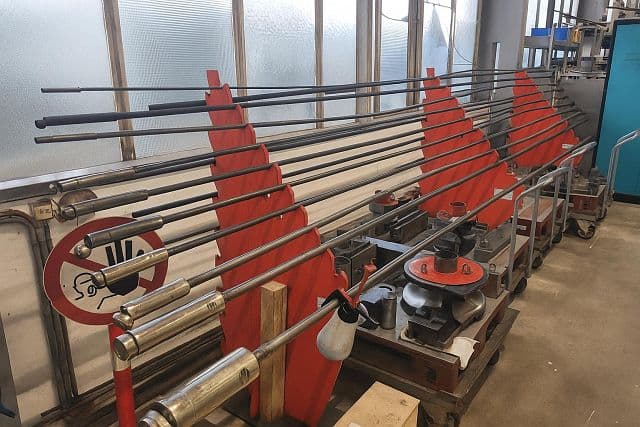

- Полное оснащение (см. изображения)

(Ø22x2, Ø28x2, Ø38x2.6, Ø42.4x2.6, Ø48.3x2.6, Ø60.3x2.9, Ø76.1x3.2, Ø88.9x3.2, Ø114.3x3.6)

Приблизительное время работы: 1 смена (40 000 часов)
