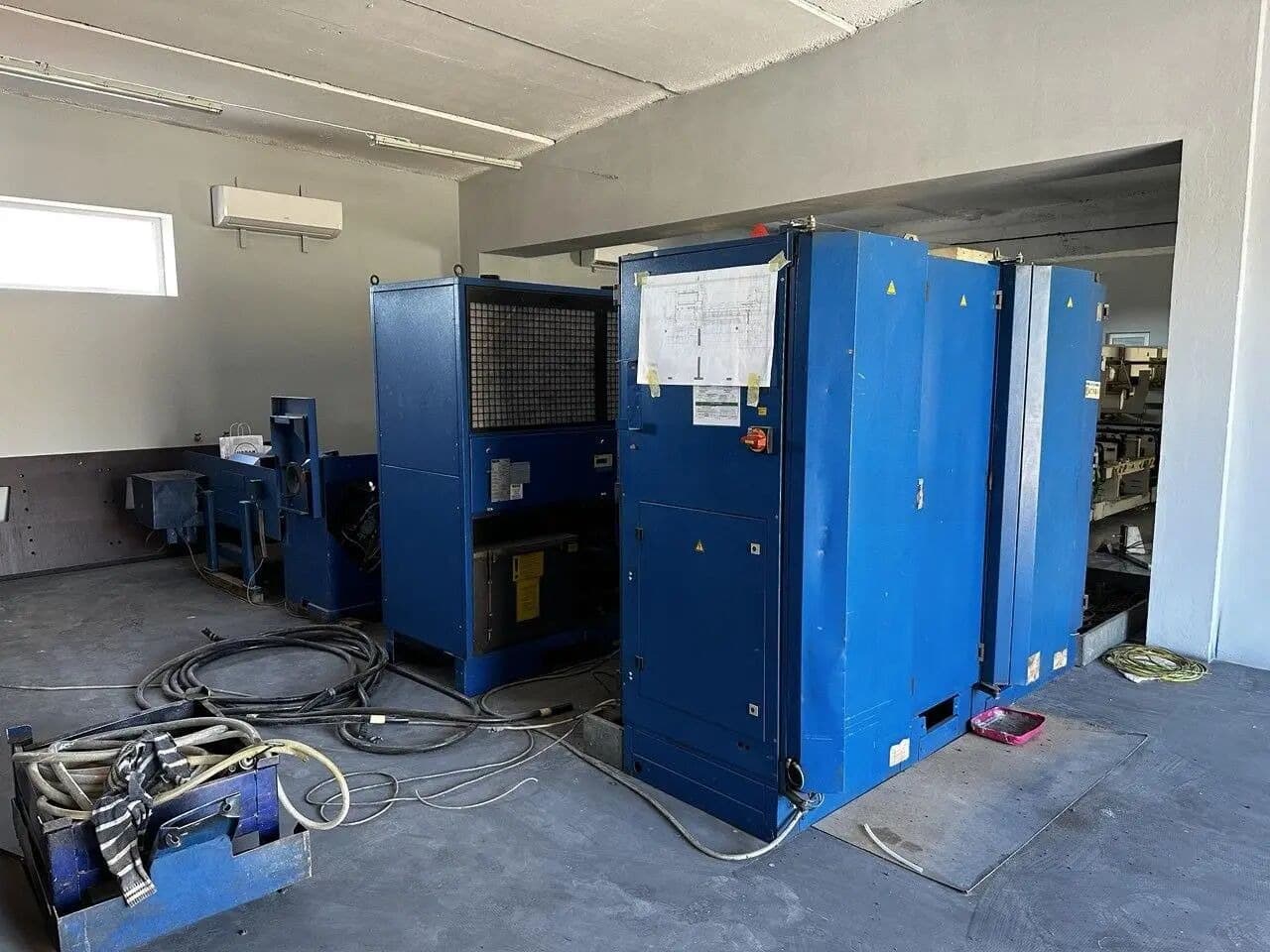

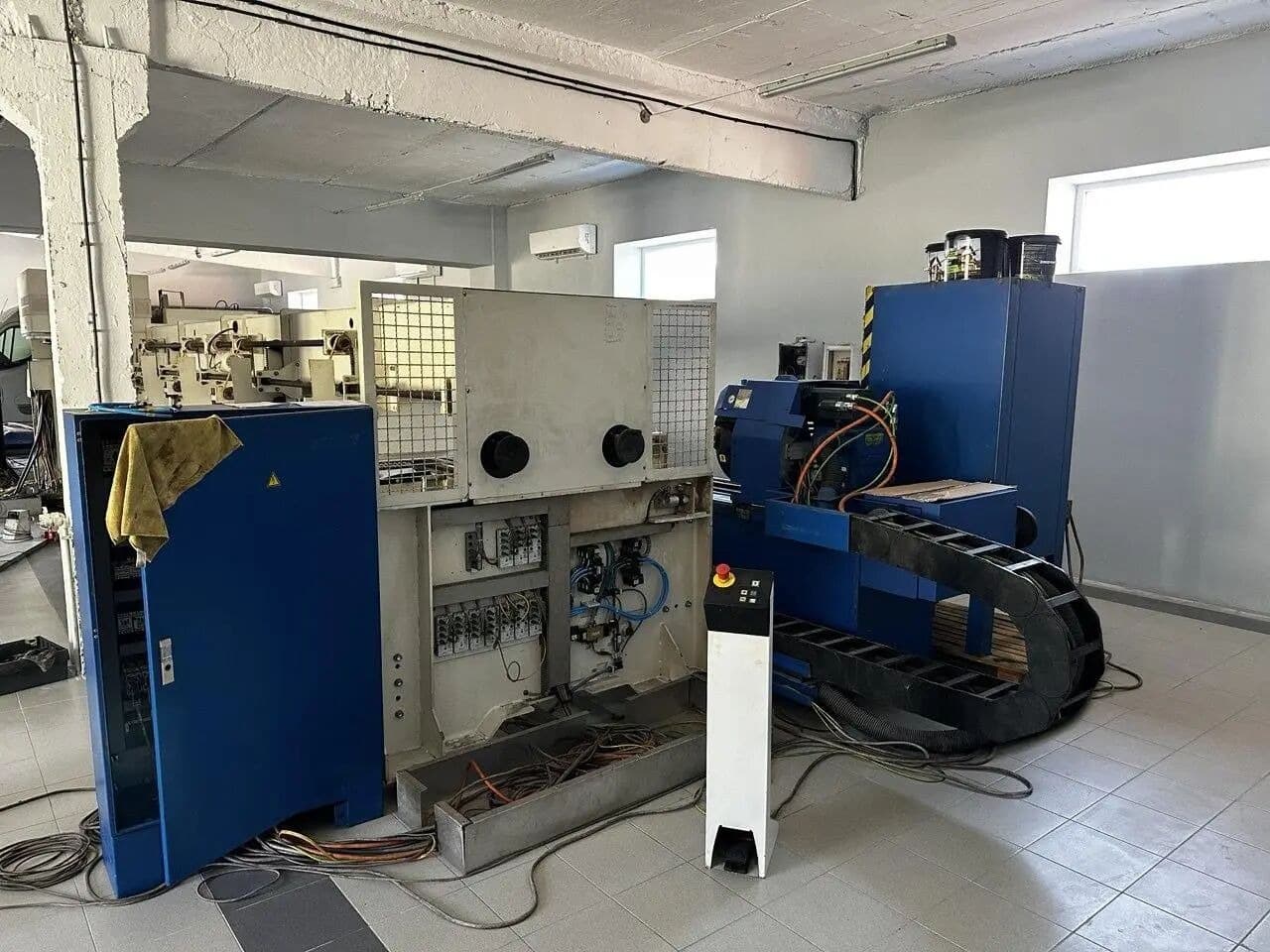

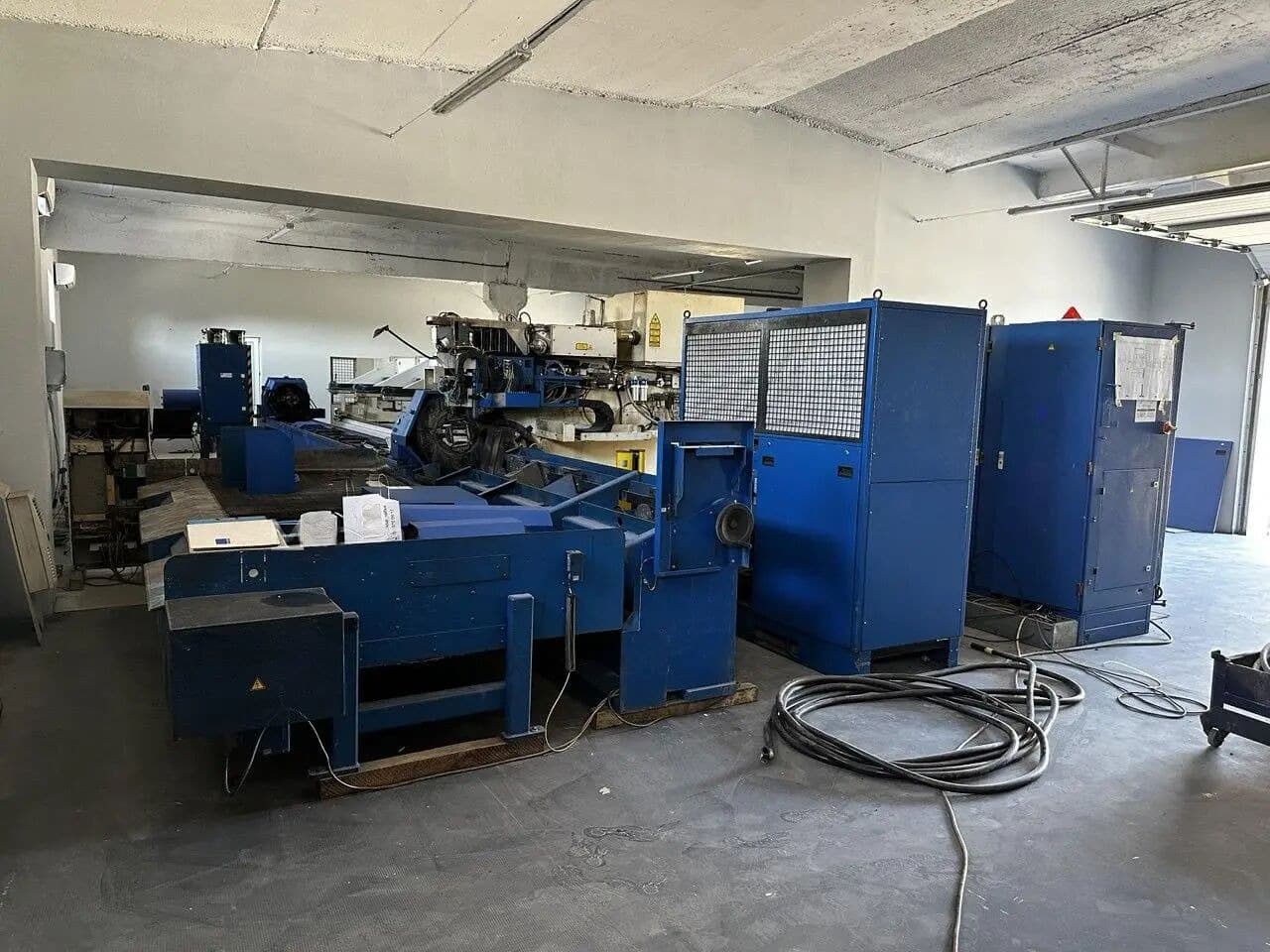

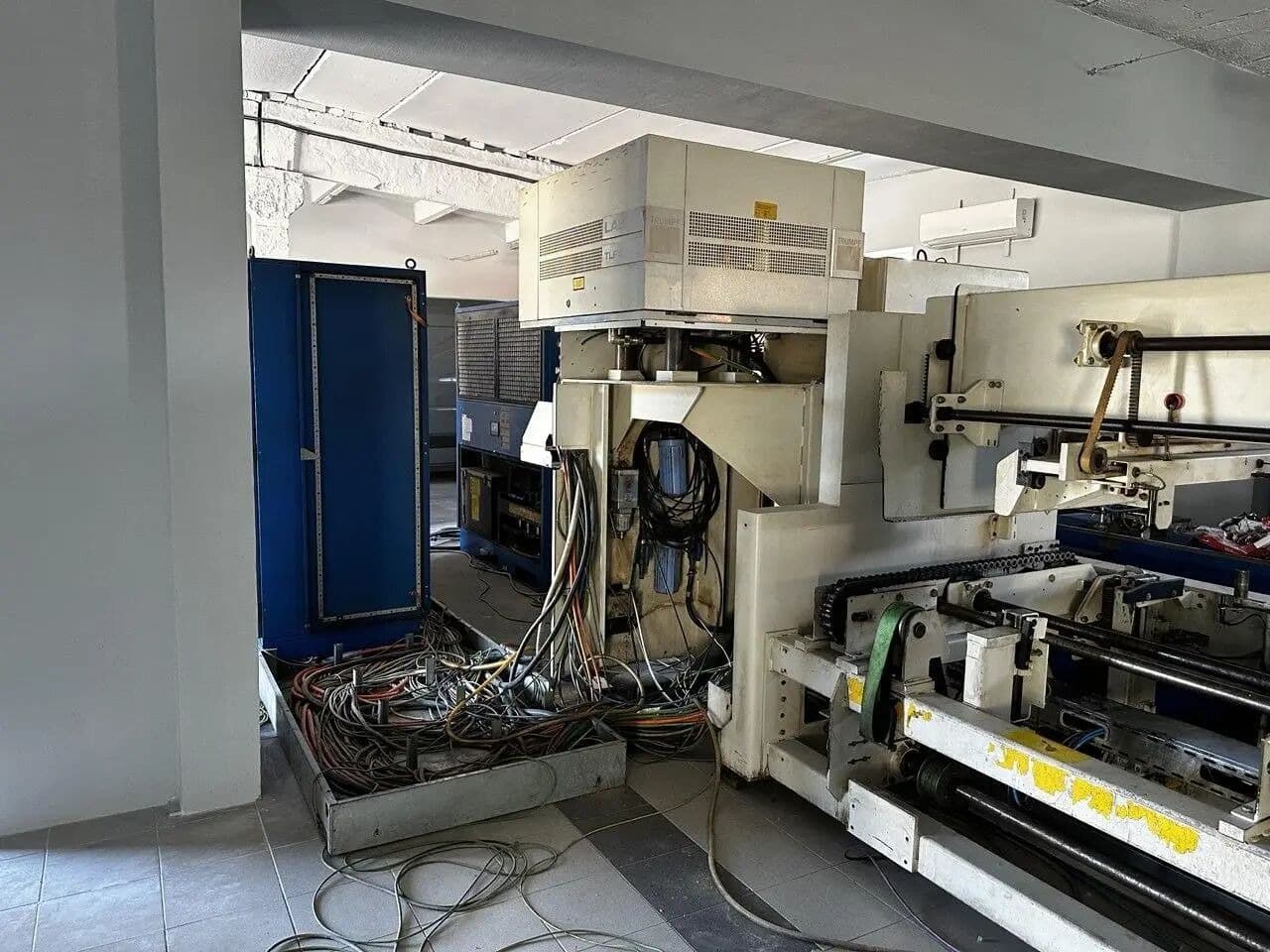

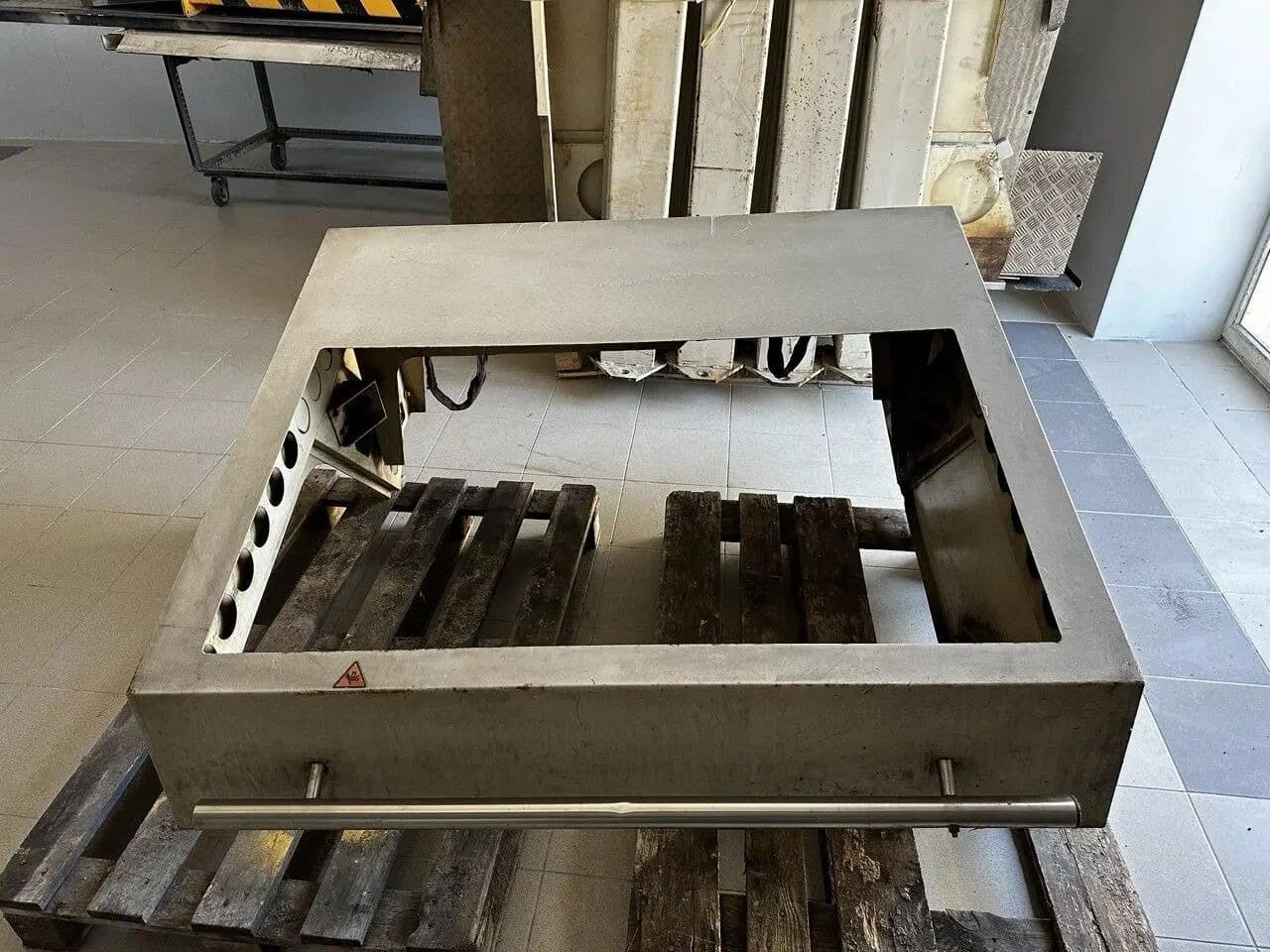

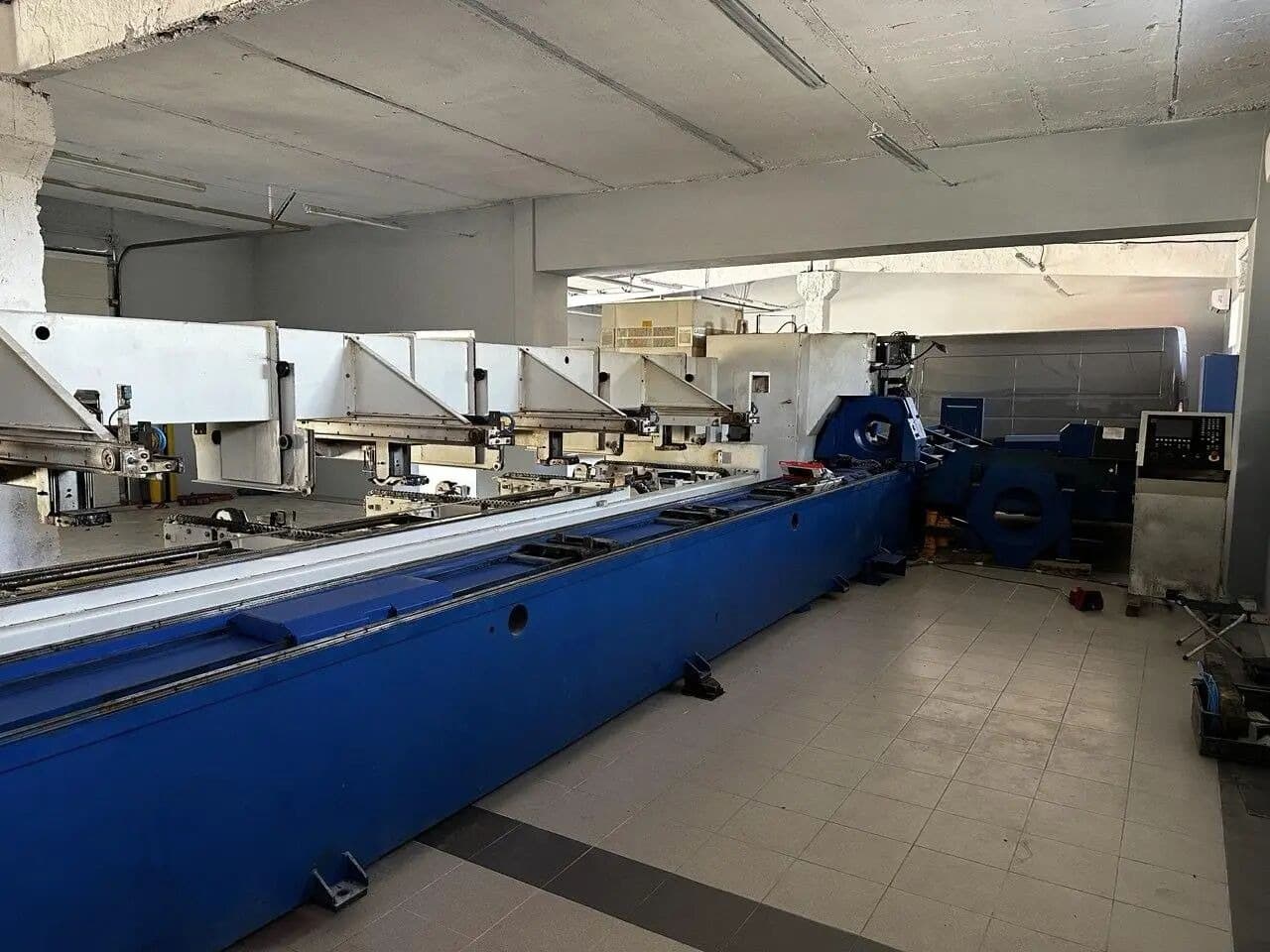

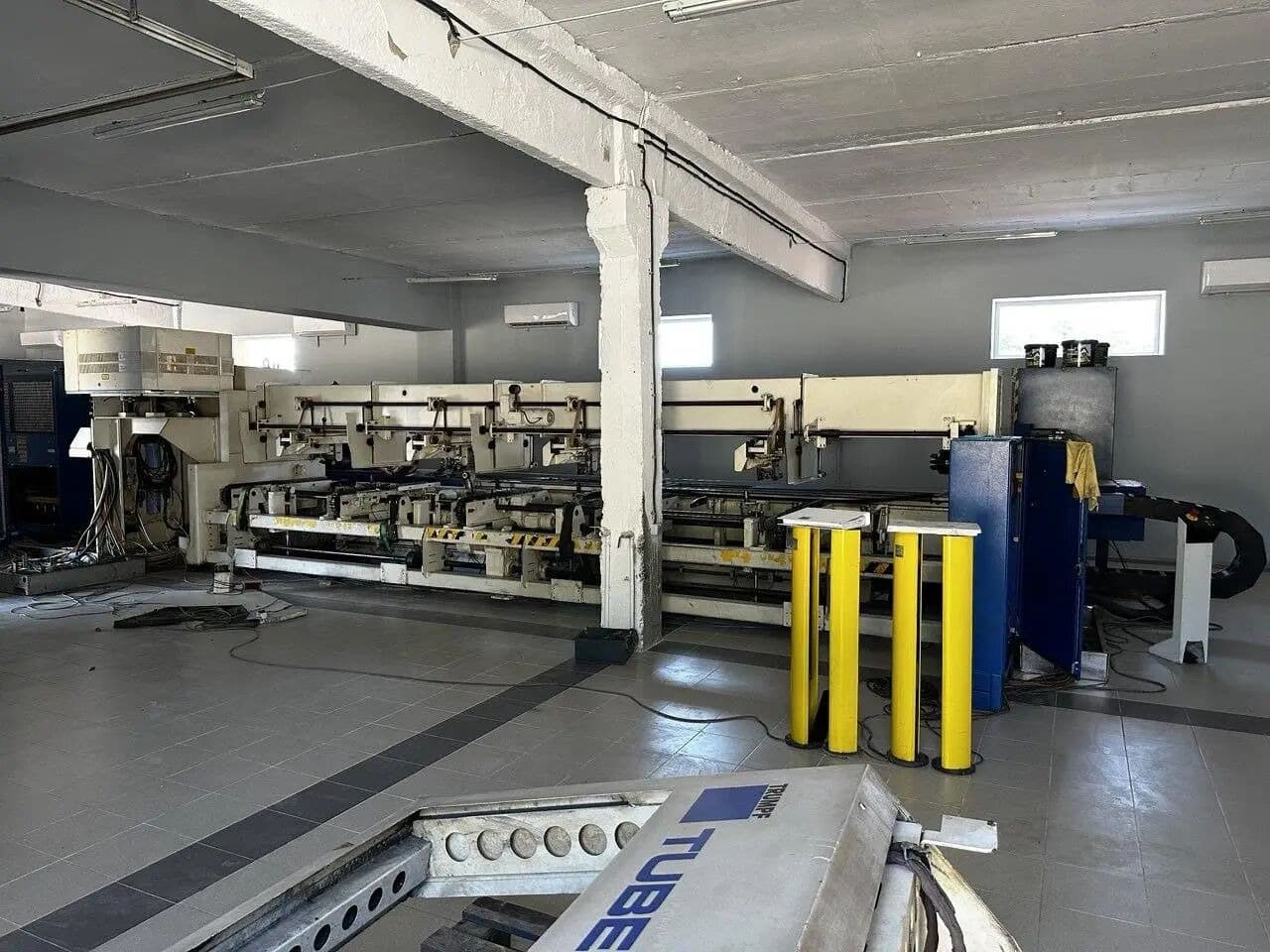

Труборезный станок Trumpf TUBEMATIC-ID17946

Технические характеристики станка:

Ось Х – 6500 мм Ось В – 200 мм

Ось Z - 150 мм

Размеры заготовок:

Длина заготовки *для ручной загрузки - 141-6500 мм

*для автоматической загрузки - 3000-6500 мм

Макс. длина готовой детали – 2000 мм

Мин. остаточная длина трубы – 141 мм

Толщина стенки – 0,8-6,4 мм

Размеры круглой трубы - Ø20 - Ø150 мм

Размеры квадратного профиля – 20х20 – 120х120 мм

Размеры прямоугольного профиля - 20х20 – макс.овал Ø150 мм

Вес заготовки:

Макс. вес заготовки – 120 кг

Макс. вес заготовки для станции разгрузки готовой детали – 40 кг.

Макс. вес пачки – 4000 кг

Макс. толщина листа:

Алюминиевый сплав (N2) – 3 мм

Высококачественная сталь (N2) – 4 мм

Конструкционная сталь – 6,4 мм

Скорость:

Ось X – 100 м/за

Ось В – 40 м/мин

Ось Z - 40 м/мин

Ось А - 720 º/с Т

очность позиционирования 1:

Отклонение положения – ±0,2 мм

Средний диапазон разброса – ±0,06 мм.

Согласно VDI/DGQ 3441, длина, измеряемая равна 1 м.

Точность обработки заготовки зависит от вида заготовки, ее предварительной обработки, размеров и положений в рабочей зоне.

Система управления:

Система ЧПУ TRUMPF - Siemens Sinumerik 840 D

Общий вес базовой комплектации установки – 15460 кг.

Данные лазера CO2-лазер TLF фирмы TRUMPF с высокочастотным возбуждением – TLF 2000

Гарантированная макс. мощность лазера (программируется пошагово в 1%) – 2000 Ватт

Частота прохождения импульсов – ТЕМ00

Расход газа: Лазерные газы *СО2 – 1 л/час. *N2 – 6 л/час.

*Нет – 13 л/час.

Режущие газы *О2 – в зависимости от применения *N2 – в зависимости от применения

Охлаждение лазера – замкнутая система

Максимальная потребность в электричестве для всей установки – 63 кВт/ч

Пневматическое соединение – 7-10 бар
