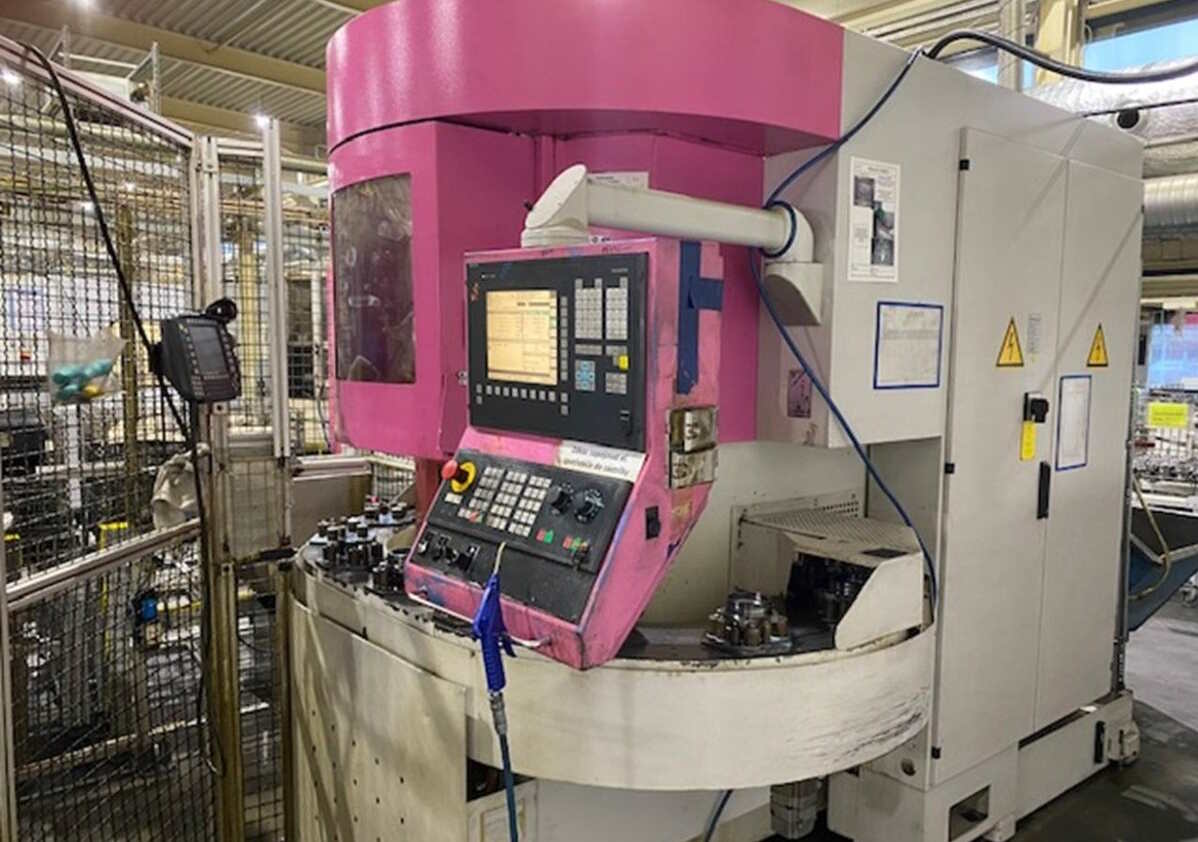

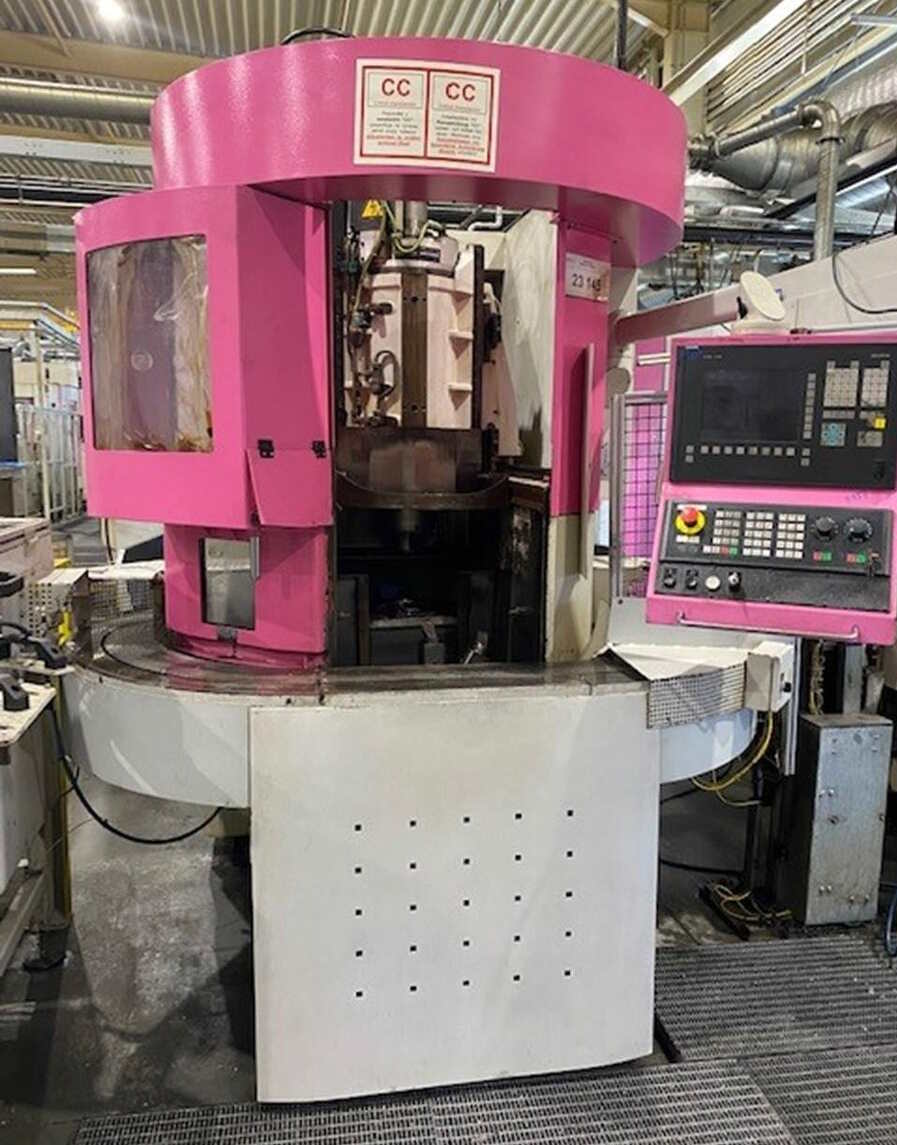

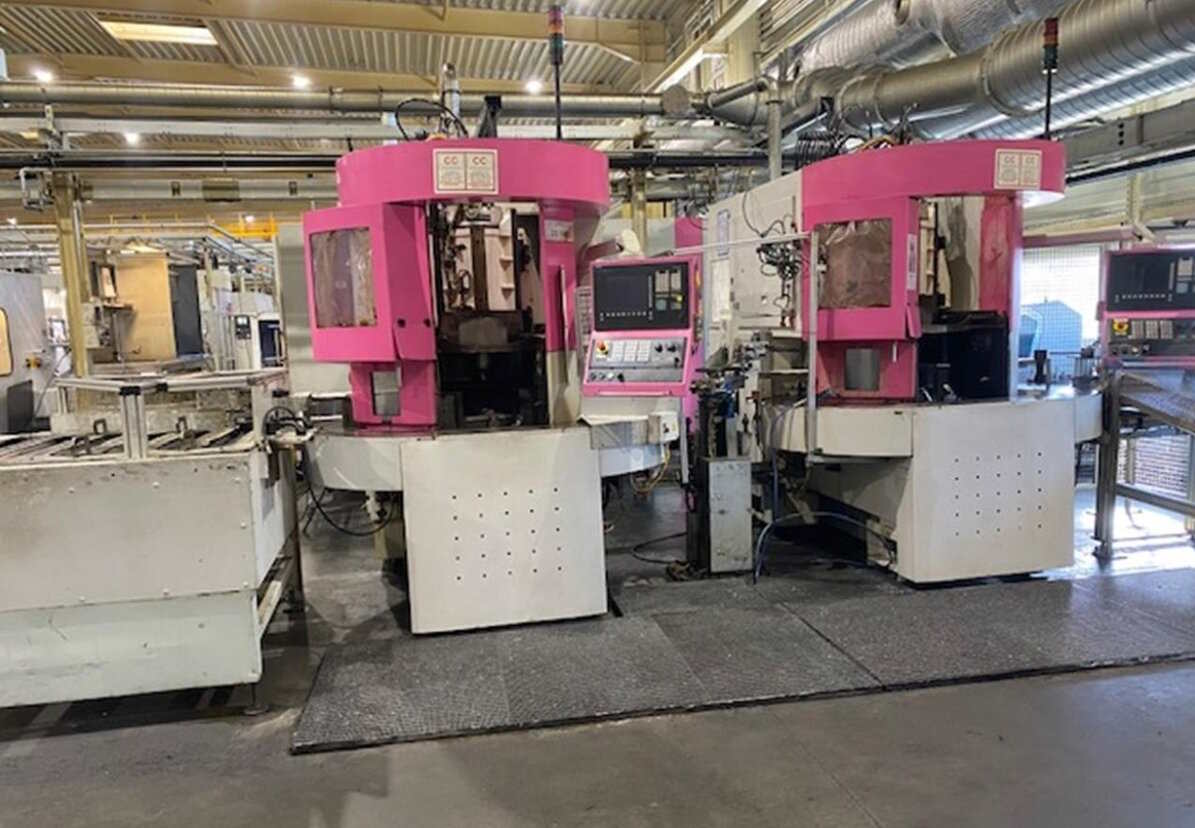

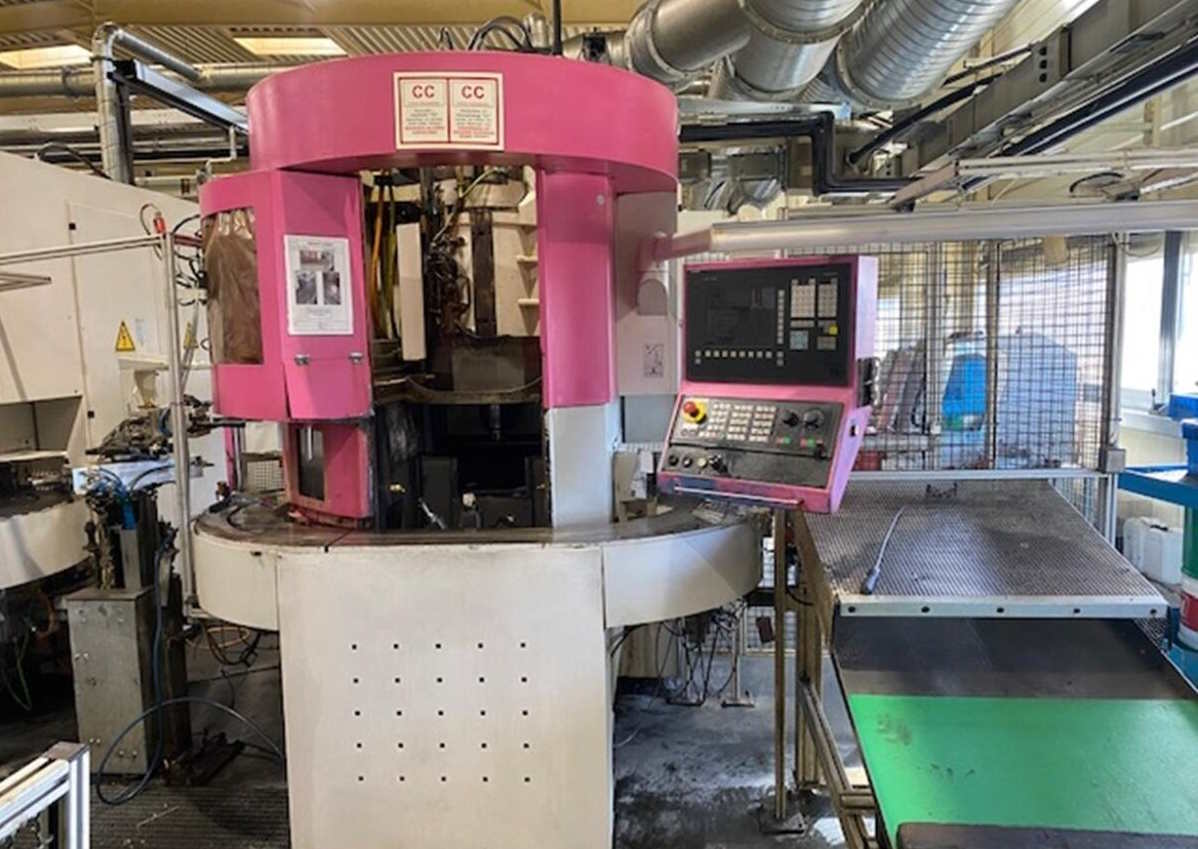

Вертикальный карусельный станок Emag VL 5S-ID17645

Производитель: EMAG
Модель: VL 5S
Год выпуска: 2007

Описание

Emag VL 5S — это высокотехнологичный вертикальный токарный станок с ЧПУ (вертикальный карусельный станок) от немецкой компании EMAG. Главная особенность этой серии — принцип самозагрузки (Pick-up), при котором шпиндель сам забирает заготовку с конвейера и возвращает её обратно.

Ключевая концепция: Pick-up система
В отличие от классических карусельных станков, где деталь устанавливает оператор или робот, в VL 5S:

  • Подвижный шпиндель: Главный шпиндель перемещается по осям X и Z.
  • Автоматизация без робота: Шпиндель захватывает сырую заготовку с интегрированного конвейера, обрабатывает её и кладет готовую деталь на выходную позицию.
  • Минимальное время «от стружки до стружки»: Время загрузки детали составляет всего несколько секунд.

Параметры:

  • Система управления: Siemens 840 SL
  • Длина перемещения по оси X: 570 мм
  • Длина перемещения по оси Z: 200 мм
  • Максимальный диаметр обработки: 220 мм
  • Вес заготовки: 120 кг
  • Максимальная скорость вращения шпинделя: 4500 об/мин
  • Максимальная высота заготовки: 110 мм
  • Вес: 6500 кг
  • Оборудование:
  • Револьверная головка с приводом Leiftool
  • Конвейер для стружки
