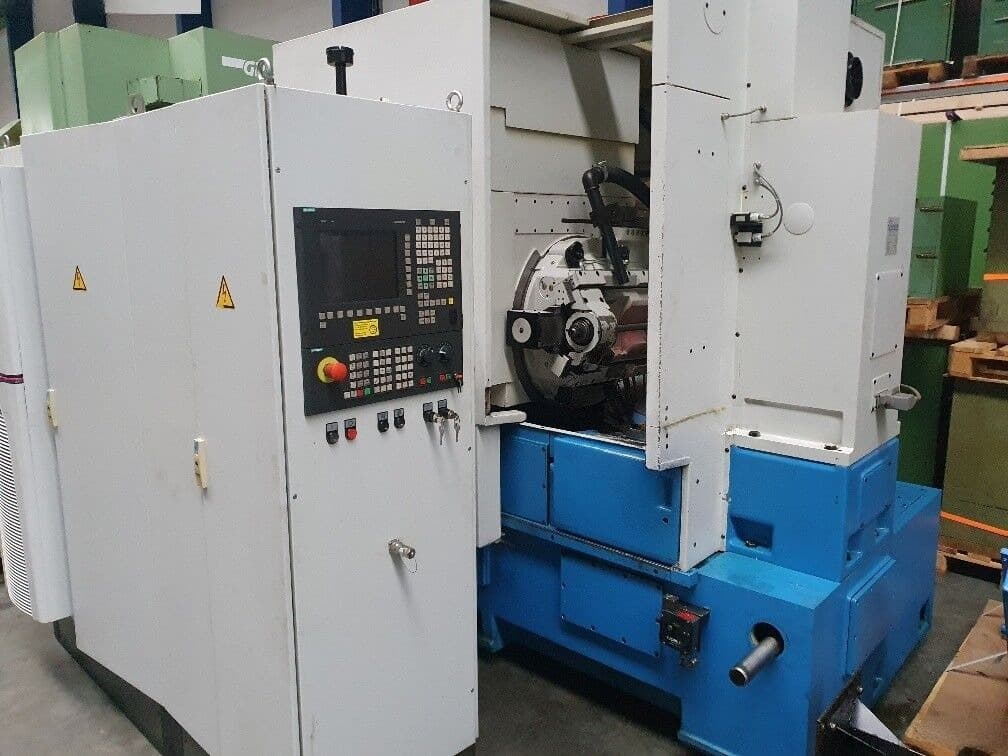

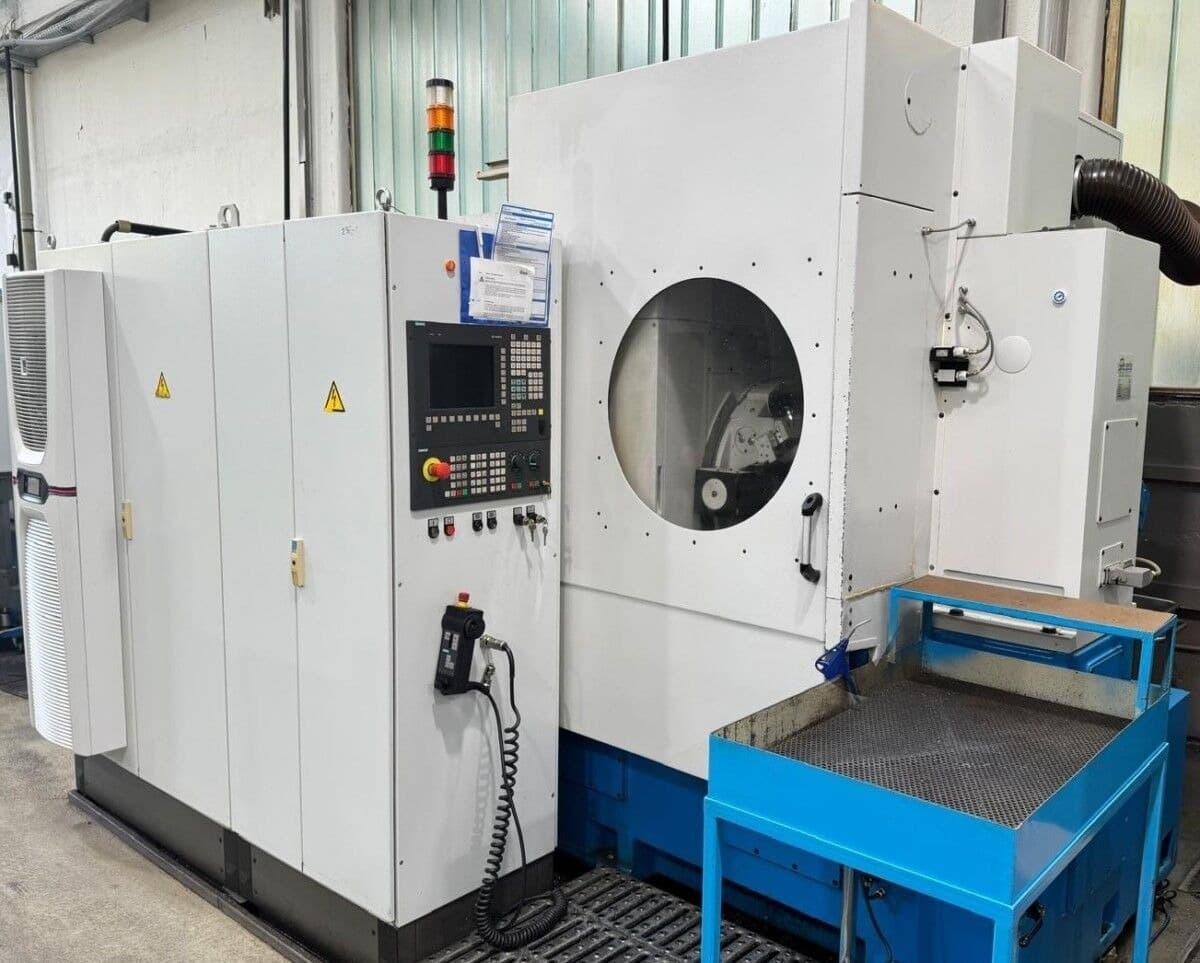

Зубофрезерный станок - вертикальный MODUL SerWeMaa ZFWZ 03-ID17629

MODUL SerWeMa ZFWZ 03 — это современная высокотехнологичная версия классического зубофрезерного станка, результат глубокой реновации и модернизации легендарной немецкой базы WMW Modul специалистами компании SerWeMa (Chemnitz, Germany).

Этот станок представляет собой симбиоз «неубиваемой» тяжелой механики из ГДР и самых передовых систем ЧПУ и приводов XXI века.

Концепция SerWeMa (Modernization & Retrofit)
Компания SerWeMa берет за основу массивную станину оригинального станка ZFWZ 03 (или аналогичных моделей) и проводит полную переработку:

• Полный переход на ЧПУ: Все механические связи (гитары сменных шестерен, дифференциалы) заменяются на независимые сервоприводы (обычно Siemens Sinumerik 840D sl).
• Электронная синхронизация: Взаимосвязь между вращением фрезы и стола осуществляется программно, что позволяет нарезать любые профили без механической переналадки.
• Гидростатика и подшипники: Замена или восстановление направляющих с использованием современных антифрикционных материалов.

Характеристики:

• Диаметр колеса - макс. 315 мм
• Ширина колеса 280 мм
• Модули - макс. 8
• Модули - мин. 1
• Система управления Siemens 840 D
• Расстояние между центром фрезы и зажимной поверхностью 20 - 245 мм
• Расстояние между шпинделем и столом 190 - 470 мм
• Диаметр фрезы 160 мм
• Тангенциальное перемещение 110 мм
• Угол спирали - макс. 45°
• Количество зубьев - мин. 4 / 8
• Длина фрезы макс. 200 мм
• Площадь стола 295 мм²
• Скорость вращения фрезы - плавно регулируемая 50 - 400 об/мин
• Общая потребляемая мощность 58 кВт
• Вес станка ок. 8,5 т
• Psbq Ufsx N Ndkeqw Доха
• Требуемое пространство ок. 4,1 x 3,5 x 2,6 м

Машина была полностью модернизирована компанией SerWeMa в 2009 году и оснащена системой управления Siemens. Оборудована Sinumerik 840D.

Области применения:
Прямые и косозубые прямозубые шестерни, корончатые или конические прямозубые шестерни,
Червячные передачи для одно- или многозаходных червяков,
Червяки, звездочки, храповые передачи, шлицевые валы
