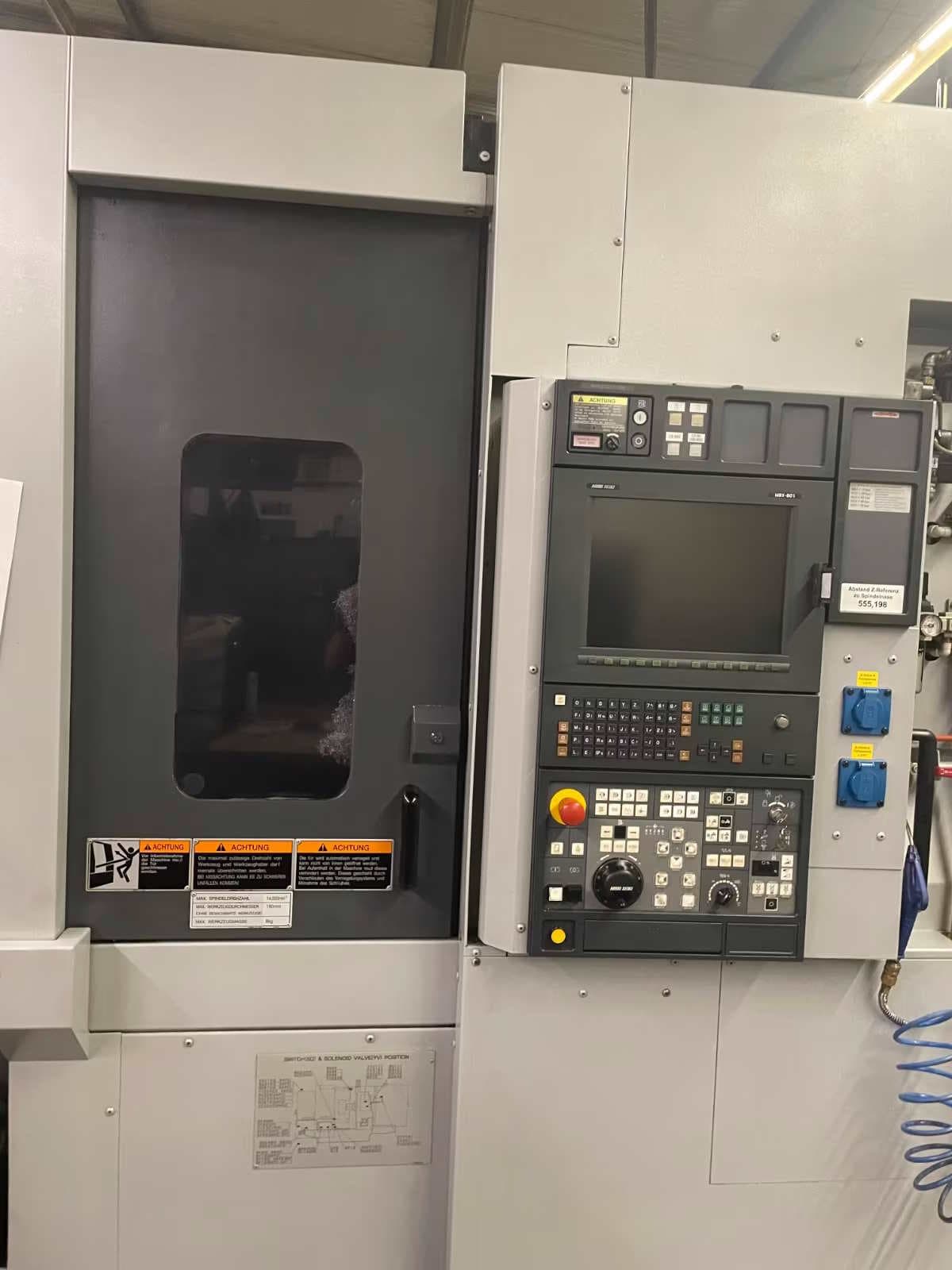

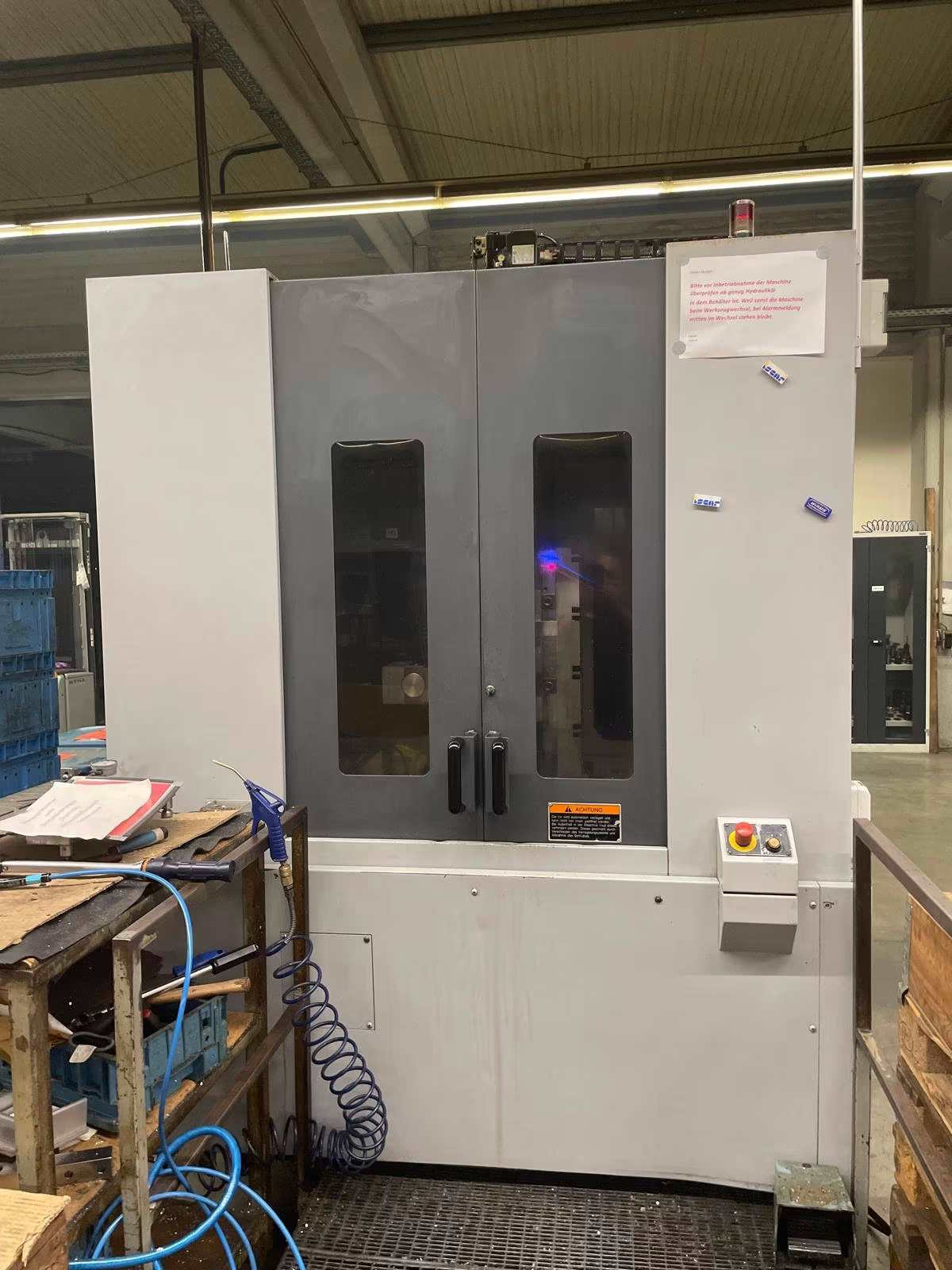

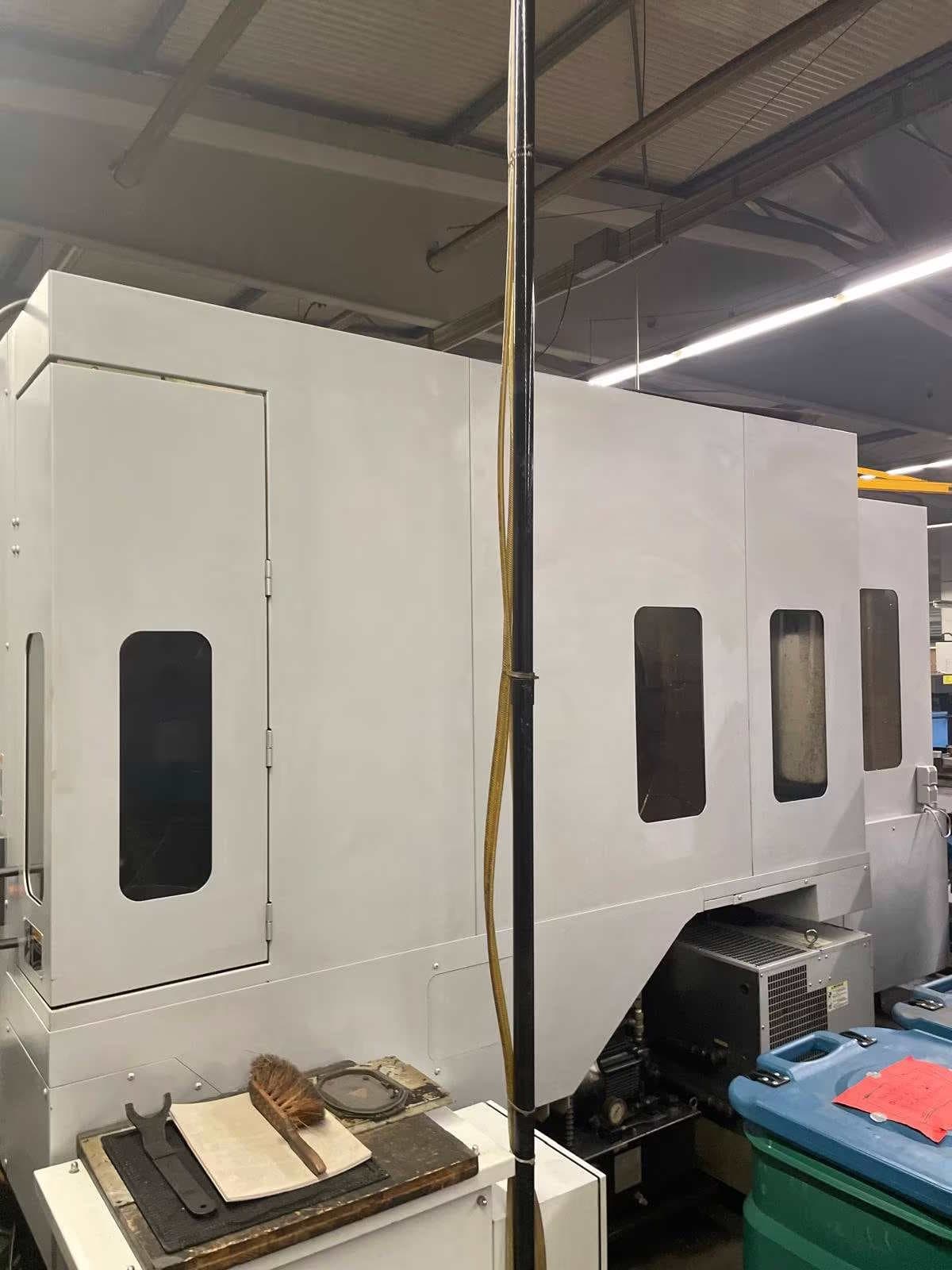

4-осевой фрезерный станок Mori Seiki NH-5000/40 DK-ID17668

Mori Seiki NH-5000/40 — это высокоскоростной горизонтальный обрабатывающий центр (HMC) с полноценной 4-й осью. Индекс 40 указывает на тип конуса шпинделя (BT 40), а сама серия NH является эталоном жесткости и производительности в классе горизонтальных станков.

Приписка "DK" или "DCG" (Driven at the Center of Gravity) означает использование запатентованной технологии привода в центре тяжести, которая сводит вибрации к минимуму.

Технологические особенности
Технология DCG: Благодаря тому, что оси перемещаются через центр масс, станок обеспечивает идеальное качество поверхности и точность позиционирования даже на экстремальных скоростях подач.

Горизонтальная компоновка: Идеальна для эффективного удаления стружки (она просто падает вниз), что позволяет работать в режиме 24/7 без остановок на чистку рабочей зоны.

Система смены паллет (APC): В стандартной комплектации станок имеет две паллеты, что позволяет оператору устанавливать деталь на одну паллету, пока вторая находится в процессе обработки.

Высокая динамика: Короткое время смены инструмента и быстрые ускорения делают его одним из самых продуктивных в своем классе.

Ключевые преимущества
Невероятная жесткость: Позволяет выполнять как тяжелое черновое фрезерование, так и прецизионную чистовую обработку.

Надежность: Станки Mori Seiki серии NH славятся своей «неубиваемостью» и сохранением точности спустя десятилетия эксплуатации.

Термическая стабильность: Система охлаждения шпинделя и станины минимизирует температурные расширения.

4-я ось (B): Позволяет обрабатывать деталь с 4-х сторон за один установ, что критично для сложных корпусных деталей.

Характеристики:

Система ЧПУ: FS-31IA (MAPPS III)
Оси
Перемещение по оси X, мм: 730
Перемещение по оси Y, мм: 730
Перемещение по оси Z, мм: 850
Быстрое перемещение, м/мин: 50
Угол индексации по оси B: 360º (1º)
Расстояние от шпинделя до поверхности стола, мм: 100 – 830
Ускорение осей, м/с²: 9,8 (X), 10,8 (Y), 6,9 (Z)
Рабочий стол
Количество паллет: 2
Размеры паллет, мм: 500 x 500
Макс. размер заготовки (Д x В), мм: 800 x 1000
Макс. вес заготовки, кг: 500
Время смены паллет, сек: 7
Шпиндель
Макс. Частота вращения шпинделя: 14 000 об/мин
Мощность привода шпинделя: 22/18,5 кВт
Инструментарий: № 40
Крутящий момент шпинделя: 220 Нм
Инструментальная система
Инструментарий: БТ-40
Количество инструментов в магазине: 120
Свободные смежные пазы: 140 мм
Занятые смежные пазы: 70 мм
Макс. длина инструмента: 500 мм
Макс. Вес инструмента, кг: 12
Время между инструментами, с: 0,9
Время между стружками, сек: 3,3
Оборудование
Конвейер для стружки
Освещение рабочей зоны
Соответствие CE

Пистолет для охлаждающей жидкости
СИСТЕМА УПРАВЛЕНИЯ СРОКОМ СЛУЖБЫ ИНСТРУМЕНТА
Охлаждение
Объем бака, л: 680
Общая потребляемая мощность, кВА: 49
Базовая модель станка: Габариты/Вес
Длина, мм: 2725
Ширина, мм: 4610
Высота, мм: 3138
Вес, кг: 12900
