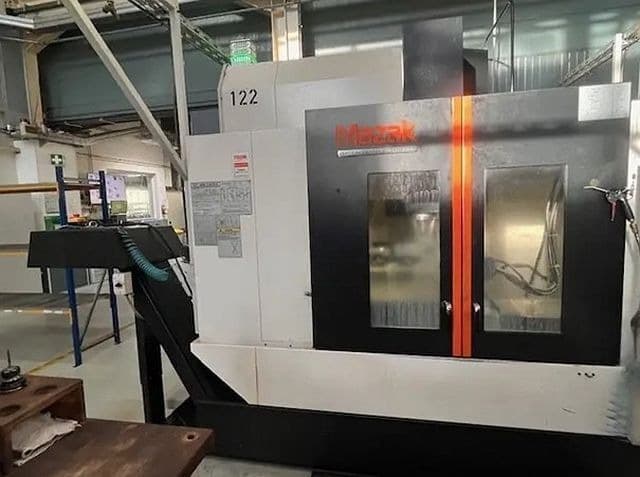

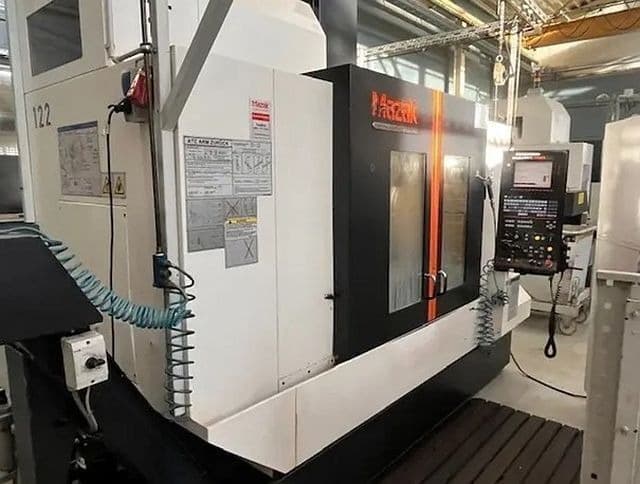

Вертикальный обрабатывающий центр Mazak VC SMART 530C-ID17701

Производитель: MAZAK
Модель: VC SMART 530C
Год выпуска: 2012

Описание

Mazak VC SMART 530C — это высокопроизводительный вертикальный обрабатывающий центр, входящий в линейку «SMART». Станок разработан для обеспечения максимальной эффективности при точении и фрезеровании средних деталей, сочетая в себе легендарную надежность Mazak с упрощенным и быстрым программированием.

Технологические особенности

  • ЧПУ MAZATROL Smart: Специально разработанная система для быстрой наладки. Она поддерживает как традиционное G-код программирование (EIA/ISO), так и интуитивное диалоговое программирование, что позволяет оператору создать программу детали прямо у станка за считанные минуты.
  • Встроенный шпиндель-мотор: Конструкция шпинделя минимизирует вибрации и тепловыделение, что обеспечивает высокую точность размеров и отличное качество поверхности.
  • Высокая жесткость: Массивная литая станина и широкая база обеспечивают стабильность при тяжелых режимах резания, несмотря на высокую динамику осей.
  • Роликовые линейные направляющие: Обеспечивают высокую скорость перемещений и долговечность при сохранении жесткости, сопоставимой с направляющими скольжения.

Характеристики:

  • Конус шпинделя: ISO 40
  • Макс. длина заготовки: 350 мм
  • Макс. вес заготовки: 8 кг
  • Перемещение по оси X: 1050 мм
  • Перемещение по оси Y: 510 мм
  • Перемещение по оси Z: 510 мм
  • Давление: 15 бар
  • Мощность: 18,5 кВт

4-осевой фрезерный станок Kitagawa MR-250
• Охлаждение через шпиндель, 15 бар
• Измерение длины инструмента
• Система мониторинга Mazak B, включая измерительный зонд Renishaw
• Конвейер для стружки, выталкивающий слева
• Промывка крышки
• Насос высокого давления, 15 бар
• Документация
• Новый фрезерный шпиндель (октябрь 2025 г.)
• Новый двигатель фрезерного шпинделя (начало 2024 г.)

Рабочий диапазон -куб.-

  • Перемещение по оси X: 1050 мм
  • Перемещение по оси Y: 510 мм
  • Перемещение по оси Z: 510 мм

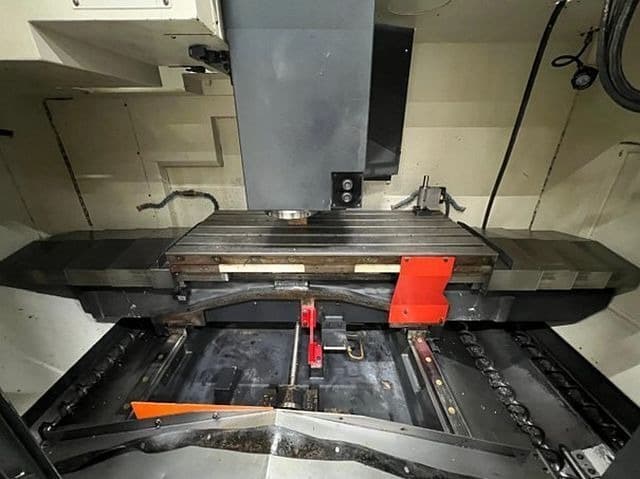

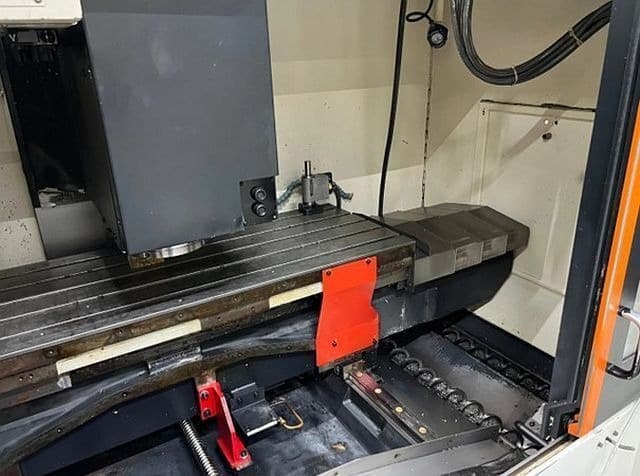

Стол

  • Площадь стола (слева-справа): 1300 мм
  • Площадь стола (спереди-сзади): 550 мм

Максимальная нагрузка на заготовку: 1200 кг
Шпиндель / головка
Максимальное число оборотов шпинделя: 12000 /мин
Инструментальное крепление: ISO SK 40
Мощность привода: 18,5 кВт
Приводы осей

  • Максимальная скорость перемещения по оси X: 42000 мм/мин
  • Максимальная скорость перемещения по оси Y: 42000 мм/мин
  • Максимальная скорость перемещения по оси Z: 42000 мм/мин
  • Быстрое перемещение по оси X: 42000 мм/мин
  • Быстрое перемещение по оси Y: 42000 мм/мин
  • Быстрое перемещение по оси Z: 42000 мм/мин

Магазин инструментов

  • Количество позиций: 30
  • максимальный диаметр инструмента: 80 мм
  • - со свободными соседними позициями: 125 мм
  • максимальная длина инструмента: 350 мм
  • максимальный вес инструмента: 8 кг
  • навесное оборудование
  • конвейер стружки: да
  • подача охлаждающей жидкости через шпиндель: да
  • европейские стандарты CE: да
