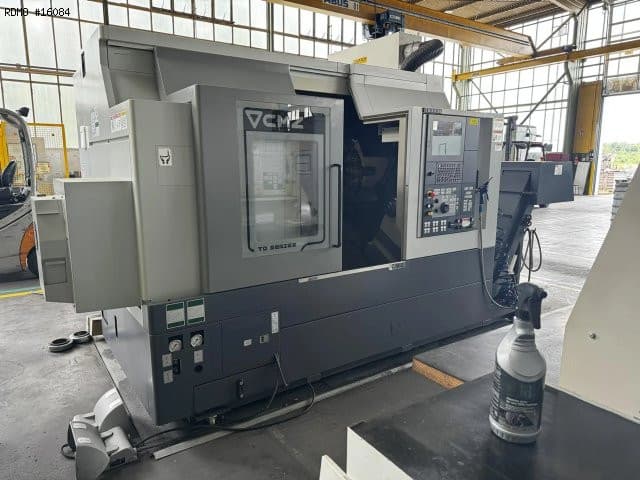

Токарно-фрезерный центр CMZ TD35Y 4 Achsen-ID17771

CMZ TD35Y (версия с 4 осями) — это мощный современный токарно-фрезерный центр испанского производства, предназначенный для тяжелой и высокоточной обработки. Индекс «Y» указывает на наличие оси Y, что в сочетании с приводным инструментом (ось C) позволяет выполнять сложные фрезерные операции.

Тип: Токарно-фрезерный центр с ЧПУ.

Категория: Металлообрабатывающее оборудование / Токарные станки с ЧПУ и приводным инструментом.

Количество осей: 4 (X, Z, C + Y).

Ключевые особенности
Интегрированный шпиндель (Built-in Motor): Отсутствие ремней и шкивов снижает вибрации, улучшает качество поверхности и позволяет реализовать огромную мощность резания. Шпиндель имеет масляное охлаждение.

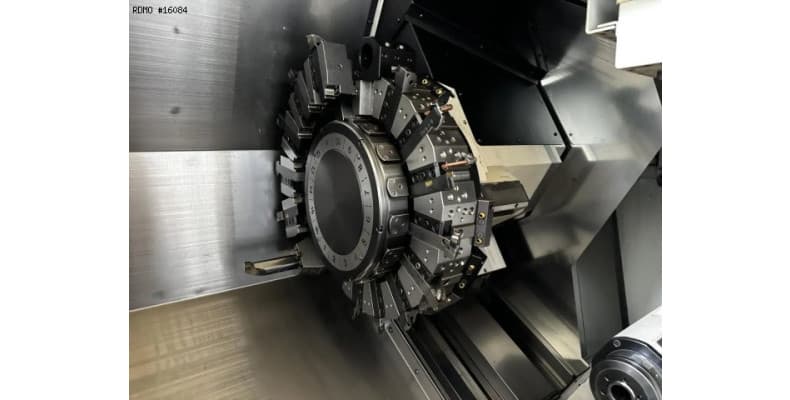

Жесткая револьверная головка: Встроенный мотор в самой головке (12 000 об/мин) обеспечивает крутящий момент до 105 Нм. Это позволяет фрезеровать сталь так же эффективно, как на фрезерном станке.

Термическая стабильность: Станина и ключевые узлы имеют систему компенсации температурных расширений, что крайне важно для поддержания точности при длительных циклах.

Линейные направляющие: Несмотря на «тяжелый» класс, станок обладает высокой динамикой (быстрые перемещения до 30 м/мин) и точностью.

Технические характеристики

- Количество осей: 4
ГЛАВНЫЙ ШПИНДЕЛЬ
- Тип шпинделя: A2-11"
- Мощность привода шпинделя: 48 кВт
- Скорость вращения шпинделя: 3000 об/мин
- Максимальный диаметр заготовки: 95 мм
- Максимальный обрабатываемый диаметр: 550 мм
- Максимальный диаметр на верстаке: 950 мм
- Минимальное разрешение по оси C: 0,001 градуса
ПОВОРОТНЫЙ СТОЛ
- Количество позиций: 16
- Количество моторизованных позиций: 16
- Перемещение по осям X/Z: 380/800 мм
- Перемещение по оси Y: +80/-60 мм
- Скорость вращения приводного инструмента: 12000 об/мин
- Мощность приводного инструмента: 13,7 кВт

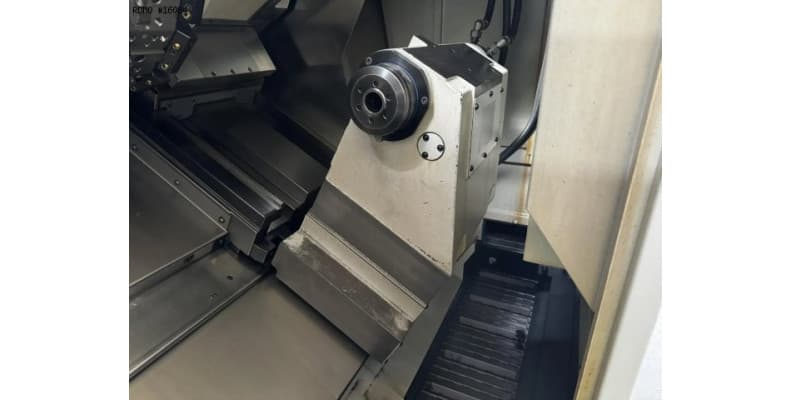

ЗАДНЯЯ БАБКА
- Тип задней бабки: Автоматическая

- Тип конуса: CM4
- Перемещение задней бабки: 800 мм
- Расстояние между центрами: 850 мм
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ЭЛЕКТРОПИТАНИЕ
- Напряжение питания: 400 В
- Общая мощность привода: 65 кВт
ВЕС И ГАБАРИТНЫЕ РАЗМЕРЫ
- Габариты: 2803/1989 мм
- Высота станка: 1941 мм
- Вес станка: 8200 кг
НАРАБОТКА
- Наработка: 7691 час
Вспомогательное оборудование

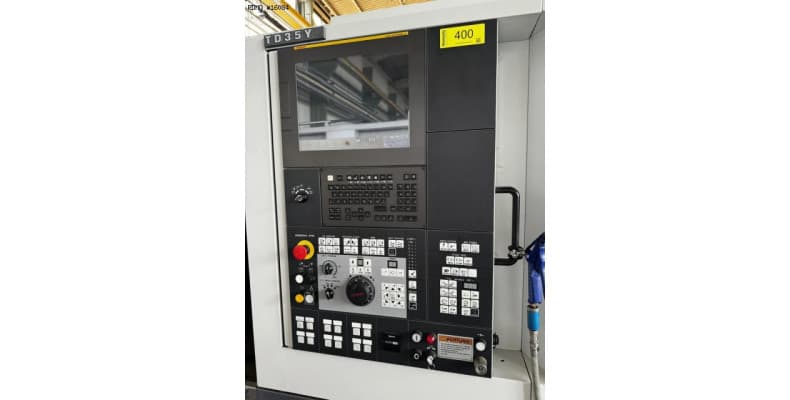

- Система управления: Fanuc 32i-МОДЕЛЬ B
- Интерфейсы: Ethernet / RS232 / USB / PCMCIA
- Программирование с возможностью обучения
- Бак для охлаждающей жидкости
* с насосом высокого давления
* с охлаждением охлаждающей жидкостью
- Конвейер для стружки
- Система удаления масляного тумана: ISI типа COB-13EC
- Контактный датчик инструмента

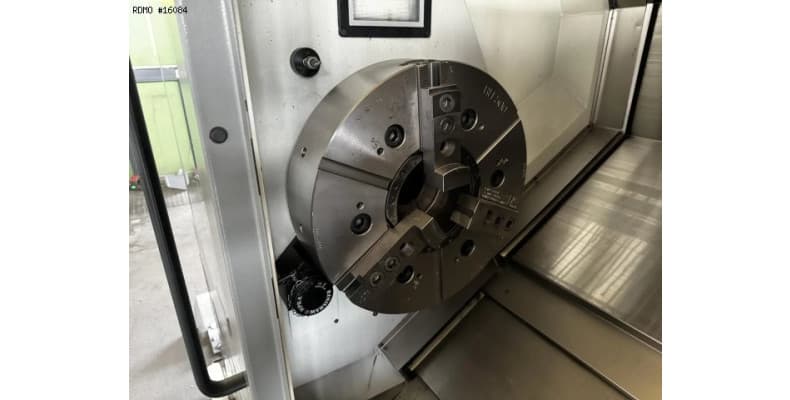

- Патрон 3 противня: 500 мм
