Центр с ЧПУ Walter Woodtronic NC 4 Loader-ID17828

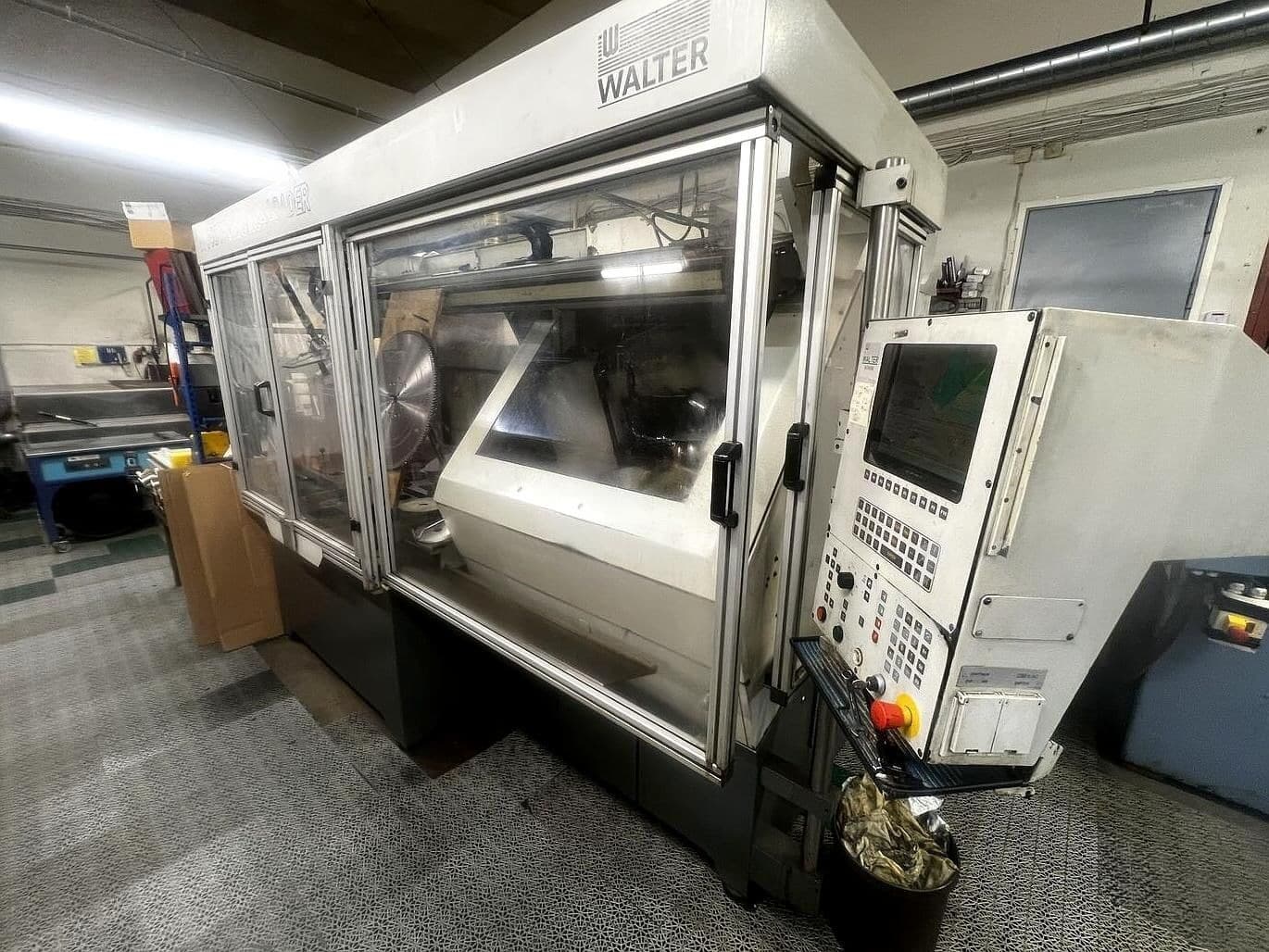

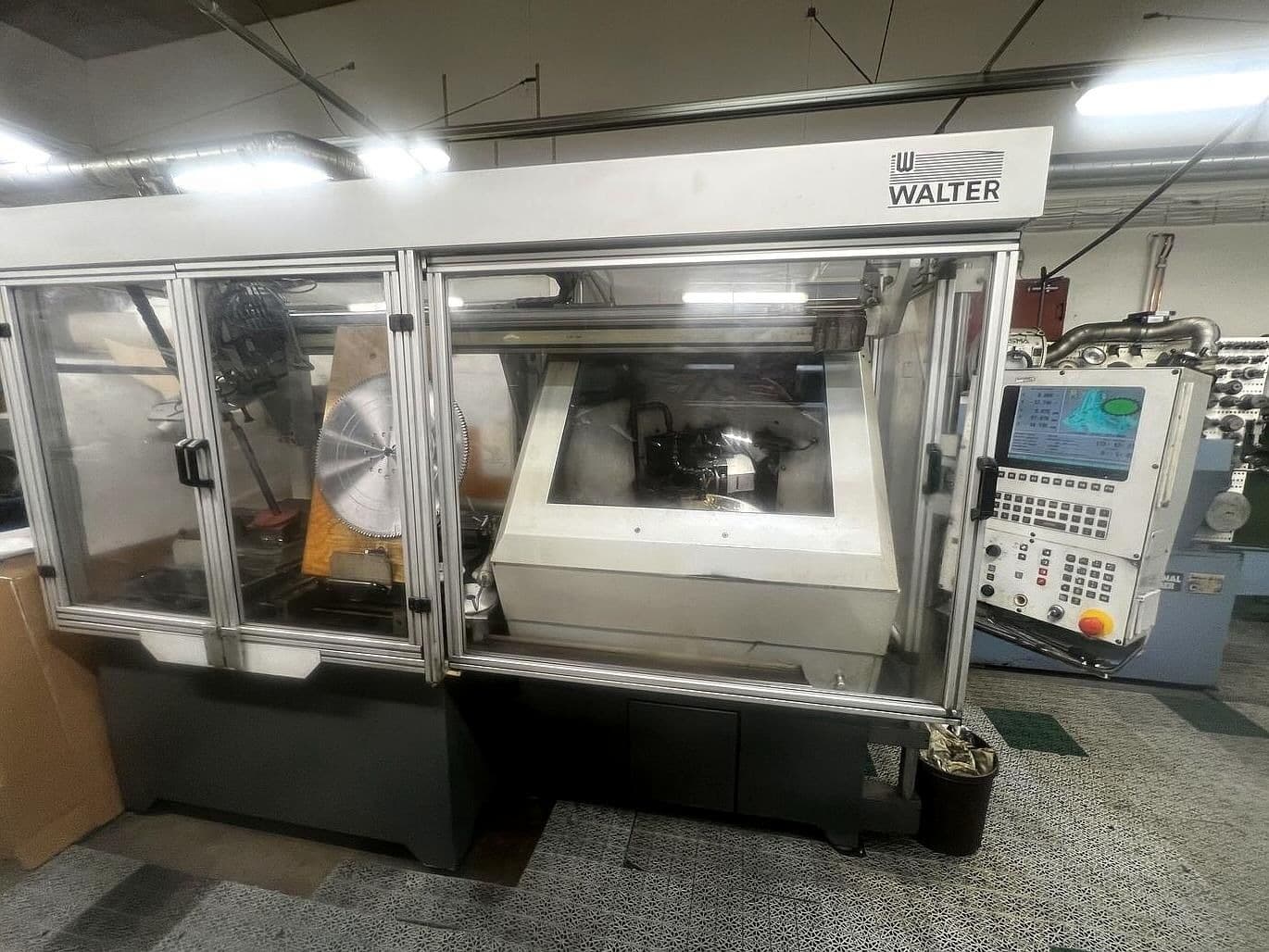

Walter Woodtronic NC 4 Loader — это высокотехнологичный заточной центр с ЧПУ, предназначенный для автоматической заточки дисковых пил с твердосплавными напайками (HW/TCT). Линейка «Woodtronic» от немецкого бренда Walter признана золотым стандартом в деревообрабатывающей и металлообрабатывающей промышленности благодаря своей точности и долговечности.

Назначение и конструкция

• Станок специализируется на сложной геометрии зубьев пил. Индекс Loader указывает на наличие встроенной системы автоматической загрузки, что позволяет станку работать в автономном режиме (без оператора) в течение нескольких смен.
• Тип управления: Полное ЧПУ (NC), контролирующее все циклы заточки по передней и задней граням.
• Кинематика: 4 управляемые оси, обеспечивающие точное позиционирование шлифовального круга относительно зуба.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр пильного полотна (без загрузчика): 80 – 850 мм
Диаметр пильного полотна (с загрузчиком): 250 – 450 мм
Диаметр отверстия (от): 10 мм
Магазин пильных полотен: до 40 полотен

Управление и программное обеспечение
Управление: Промышленный ПК со стандартным ПЛК Siemens
Программное обеспечение: Для всех форм зубьев, включая специальные профили

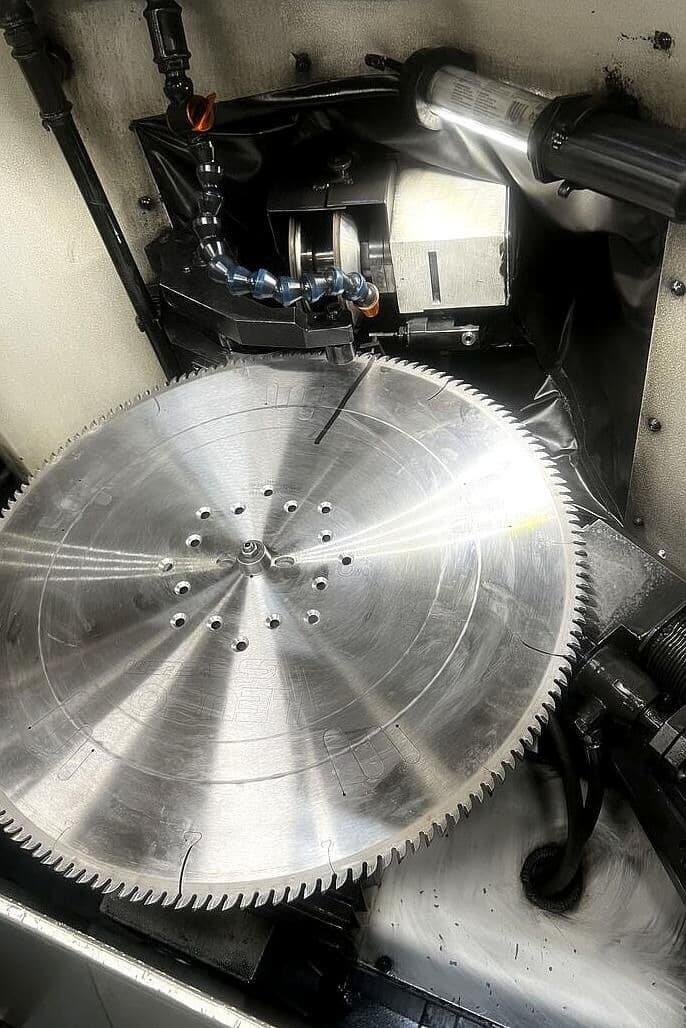

Последовательность процесса шлифовки

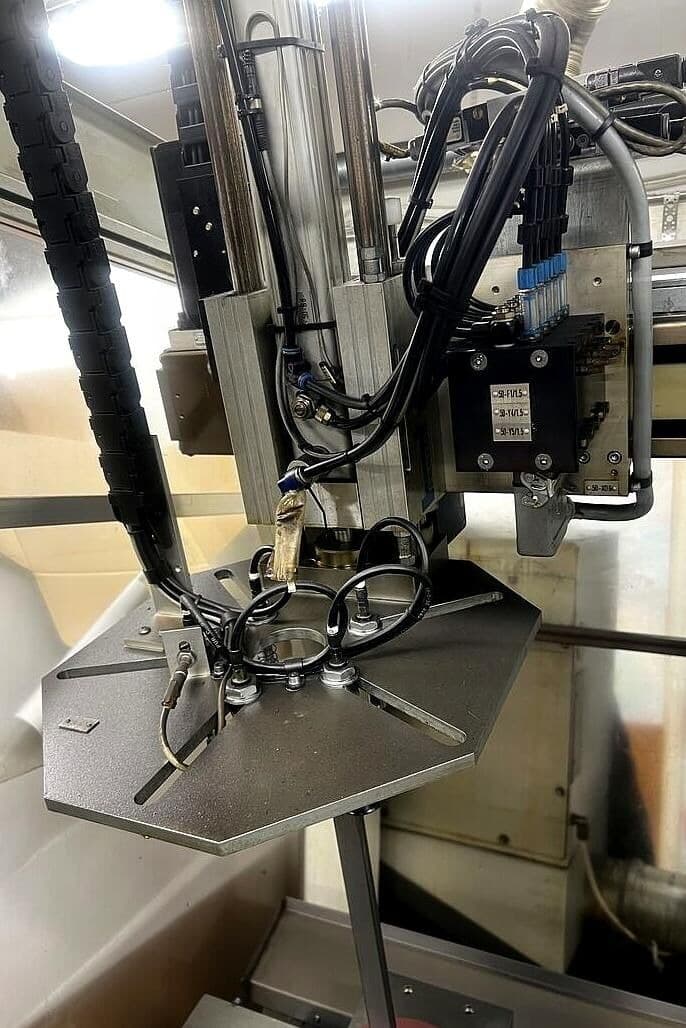

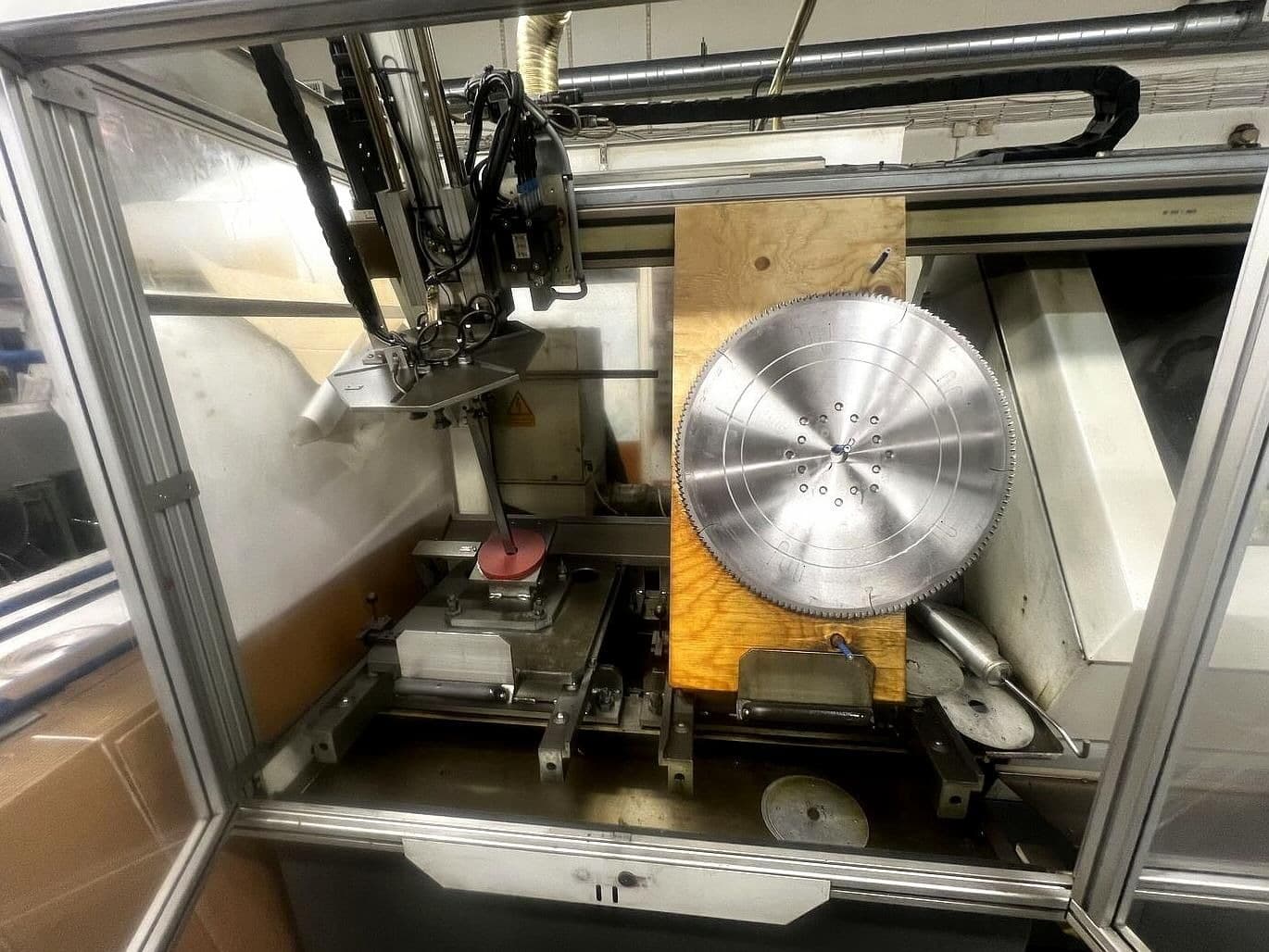

Шаг 1: После запуска вакуумный захват захватывает верхнее пильное полотно из магазина 1. Оно перемещается в Woodtronic NC4, и крышка открывается.

Шаг 2: Загрузчик возвращается. Woodtronic NC4 закрывается, и запускается программа шлифовки. Загрузчик снимает промежуточное кольцо из магазина 1 и перемещает его в магазин 2. Положение ожидания.

Шаг 3: После процесса шлифовки и открытия Woodtronic, загрузчик извлекает отшлифованное пильное полотно и переносит его во второй магазин.

Повторение процесса
Шаги 1–3 повторяются до завершения процесса шлифовки.

Возможно предварительное программирование: шлифовка продолжается непрерывно даже при программировании следующего магазина. Woodtronic NC4 можно предварительно запрограммировать в течение дня, и шлифовка будет выполняться автоматически ночью.

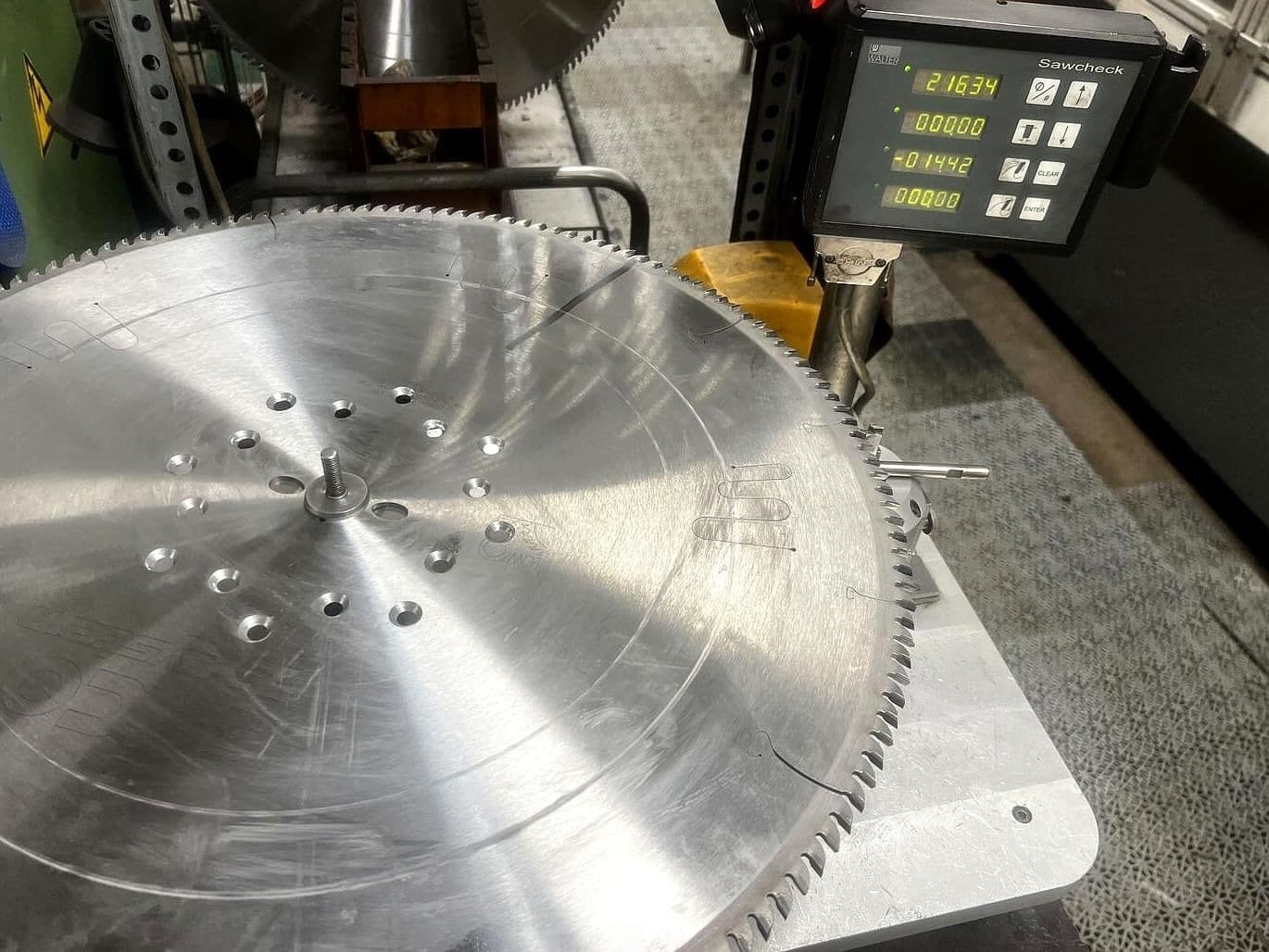

Измеряемые параметры с помощью WALTER Saw Check: углы наклона, углы зазора, диаметр, количество зубьев.
Форма зубьев: требуется ручной ввод.
