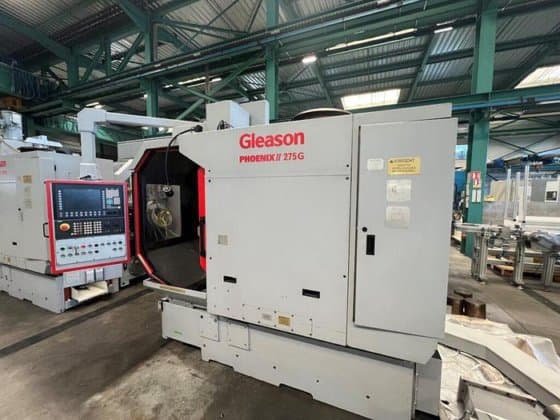

Зубошлифовальный станок с ЧПУ GLEASON Phoenix 275G -ID17582

Gleason Phoenix 275G (модель 2009 года) — это высокотехнологичный зубошлифовальный станок с ЧПУ, предназначенный для финишной обработки конических шестерен с круговыми и гипоидными зубьями.

Серия Phoenix совершила революцию в зубообработке, заменив сложные механические связи полностью цифровым управлением осями.

Станок  представляет собой надежное решение для производства высокоточных передач, используемых в автомобилестроении, аэрокосмической отрасли и редукторостроении.

Ключевые особенности конструкции

• Монолитная станина: Конструкция из полимербетона обеспечивает исключительную термическую стабильность и демпфирование вибраций, что критично для процесса шлифования.
• 6-осевое управление (CNC): Полная синхронизация осей позволяет шлифовать сложные профили зуба без использования специальных механических копиров или кулачков.
• Автоматическая правка круга: Станок оснащен встроенным устройством для правки шлифовального круга алмазным диском, что позволяет поддерживать идеальный профиль инструмента в автоматическом режиме.
• Прямые приводы: Использование высокомоментных двигателей на шпинделях изделия и инструмента обеспечивает высочайшую точность деления и плавность хода.

Характеристики:

• Передаточное отношение 10:1
• Минимальное количество зубьев 3
• Максимальное количество зубьев 200
• Диапазон размеров зубьев 20 мм
• Максимальная ширина зуба 58 мм
• Скорость вращения шпинделя 6000 об/мин
• Скорость вращения шпинделя заготовки 1200 об/мин
• Максимальный диаметр инструмента 230 мм
• Минимальный диаметр инструмента 69,85 мм
• Ось X 325 мм
• Ось Y 350 мм
• Ось Z 470 мм
• Ось B + 90,1 / - 1 °
• Объем стола заготовки - ø 212,71 мм
• Управление SIN 840 D SIEMENS
• Общая потребляемая мощность 75 кВт
• Вес станка ок. 10 т
• Габариты станка ок. 6,10 x 4,40 x 3,30 м
