Зубошлифовальный станок с ЧПУ Gleason PFAUTER G320 CNC-ID17762

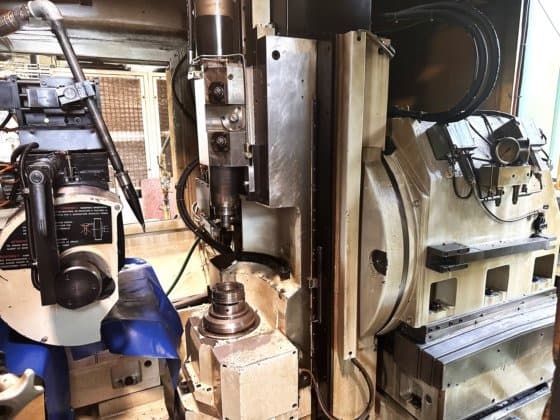

Gleason Pfauter G320 (модель 2001 года) — это высокоточный 8-осевой зубошлифовальный станок с ЧПУ, работающий по методу обкатки. В сочетании с системой автоматизации Promot Automation (Германия) этот комплекс представляет собой полностью автономную ячейку для серийного производства зубчатых колес с минимальным участием оператора.

Технологические особенности

• Метод непрерывного обкатного шлифования: Использование абразивного червяка позволяет достигать высочайшей производительности и точности профиля зуба.
• Гидростатические направляющие: Все основные оси станка оснащены гидростатическими опорами, что гарантирует отсутствие износа («stick-slip» эффект), высокую жесткость и гашение вибраций.
• Синхронизация шпинделей: Электронная связь между шлифовальным шпинделем и столом изделия исключает механические цепи обкатки, повышая точность и упрощая наладку.
• Встроенная правка: Станок оснащен правящим устройством (оси V и U) для автоматического восстановления профиля шлифовального круга.

Характеристики:
Марка блока управления
SIEMENS
Модель блока управления 840
Вес станка 11500 кг
Количество осей 5
Панель управления в комплекте
Диапазон модулей 0,5-7,0
Диаметр заготовки мин. 10 мм, макс. 380 мм
Количество зубьев 10-600

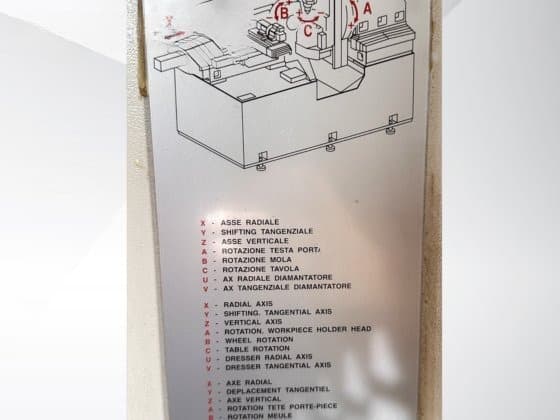

Перемещение по осям
Z (вертикальное) 200 мм; X (горизонтальное) 230 мм; Y (тангенциальное/смещение) 135 мм
Поворот зажимной головки (a) ±45°
Перемещение задней бабки 125 мм
Перемещение правки
V (тангенциальное) 180 мм; U (радиальная) 110 мм
Скорость вращения шлифовального круга
до 3000 об/мин, бесступенчатая
Скорость вращения линейной оси
10 000 мм/мин
Максимальная скорость вращения стола 240 об/мин
Разрешение стола 0,001°
Подача: бесступенчатая подача обработки и заготовки
Габариты шлифовального круга
диаметр 270-350 мм; ширина до 104 мм; диаметр отверстия 160 мм
Вес системы
прибл. 11 500 кг
Требуемое пространство (станок)
прибл. 3,7 м × 2,4 м × 2,75 м
Требуемое пространство (автоматизация)
прибл. 4,5 м × 1,6 м × 4,0 м
Горизонтальный обрабатывающий центр
Этот 5-осевой станок с ЧПУ Gleason PFAUTER G320 + система автоматизации Promot Automation был изготовлен в 2001 году. Он оснащен блоком управления Siemens 840, максимальным диаметром заготовки 380 мм и диапазоном модулей 0,5-7,0. Система включает в себя систему обработки Promot Automation, роботизированную систему и систему охлаждения конвейерной ленты.
Дополнительное оборудование

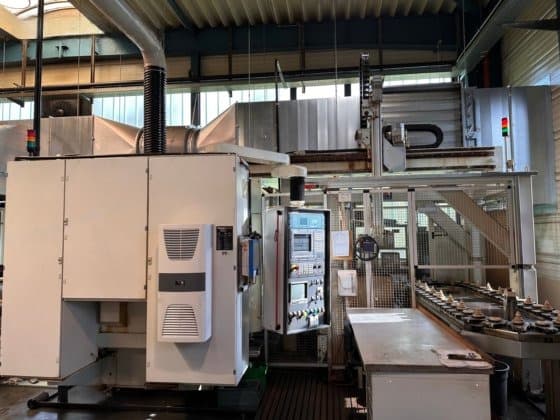

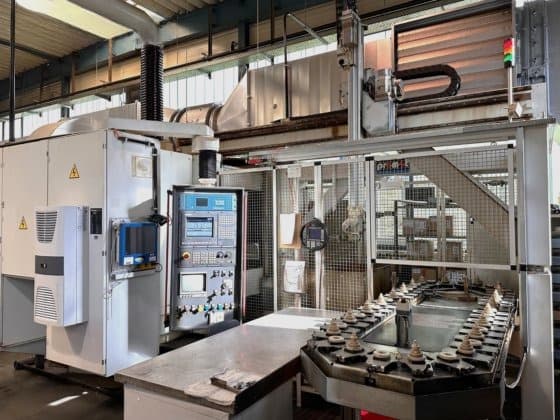

Блок обработки Promot Automation (роботизированная система обработки)
Панель управления/ручной пульт (для автоматизации)
Конвейерная лента
