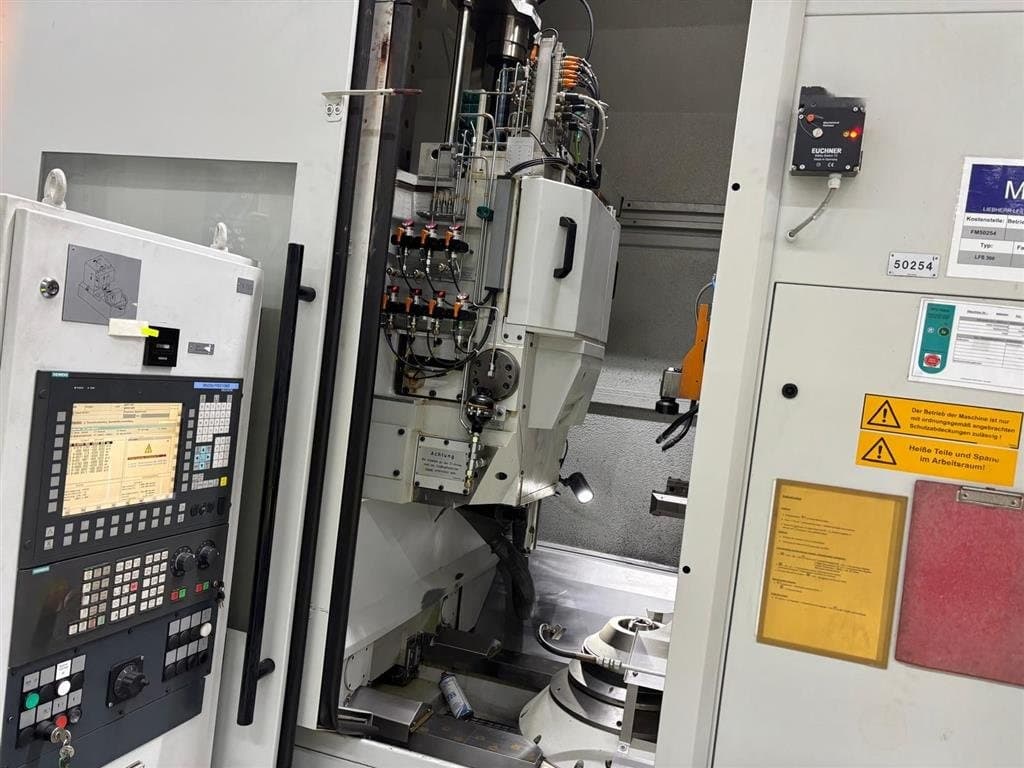

Зубодолбежный станок LIEBHERR LFS300-ID17277
Описание
LIEBHERR LFS 300 — это зубодолбежный станок с ЧПУ (Zahnradstossmaschine), разработанный немецкой компанией LIEBHERR Verzahntechnik GmbH, которая является ведущим производителем оборудования для обработки зубчатых передач.
Станок предназначен для высокопроизводительного и точного нарезания зубчатых колес методом долбления.
Характеристики:
- Диаметр круга (макс.): 300 мм
- Ширина круга (макс.): 60 мм
- Модуль (макс.): 5
- Масса станка (прибл.): 14 т
- Диапазон скоростей вращения стола: 80–200 об/мин
- Регулировка положения хода: 400 мм
- Длина хода (мин./макс.): 0–70 мм
- Частота хода: 1500 ходов/мин
Тип станка: Зубодолбежный станок с ЧПУ.
Производитель: LIEBHERR (Германия) — эксперт в области зубообрабатывающего оборудования.
Назначение: Высокоточное нарезание внутренних и внешних цилиндрических зубчатых колес (прямозубых и косозубых), а также блоков шестерен и зубчатых секторов.
Основные параметры (300): Цифры $\mathbf{300}$ в названии указывают на максимальный диаметр нарезаемого колеса ($\mathbf{300}$ мм).

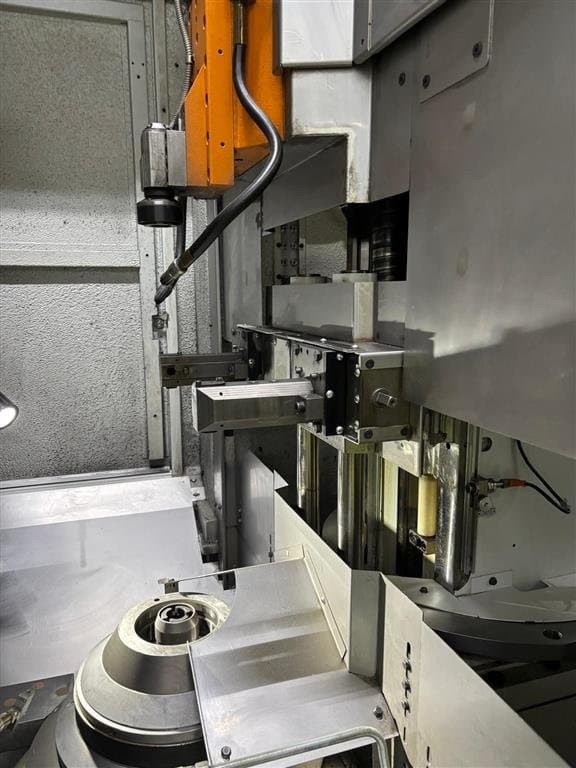

Метод долбления: Обработка производится долбяком (инструмент с профилем зуба), который совершает возвратно-поступательное движение и одновременно с заготовкой выполняет синхронные обкаточные движения.
Преимущества долбления: Это единственный эффективный метод для нарезания:
Внутренних зубчатых колес.
Колес с близко расположенными уступами (без свободного выхода инструмента, характерного для фрезерования).

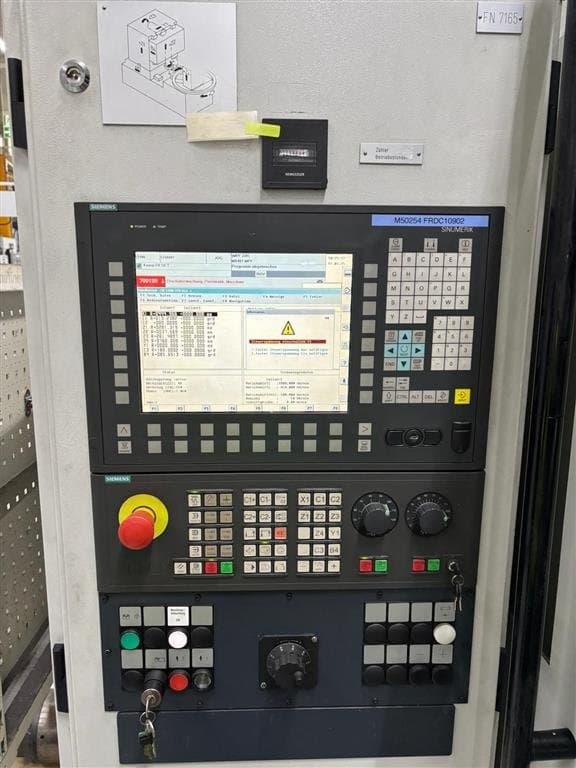

Система ЧПУ: Полное управление ЧПУ позволяет отказаться от механической кинематической цепи и сменных шестерен. Все движения (обкатка, подача) программируются электронно, что обеспечивает быструю переналадку и высокую точность.
Конструкция: Вертикальная компоновка и жесткая станина обеспечивают стабильность и минимальную вибрацию в процессе работы.
