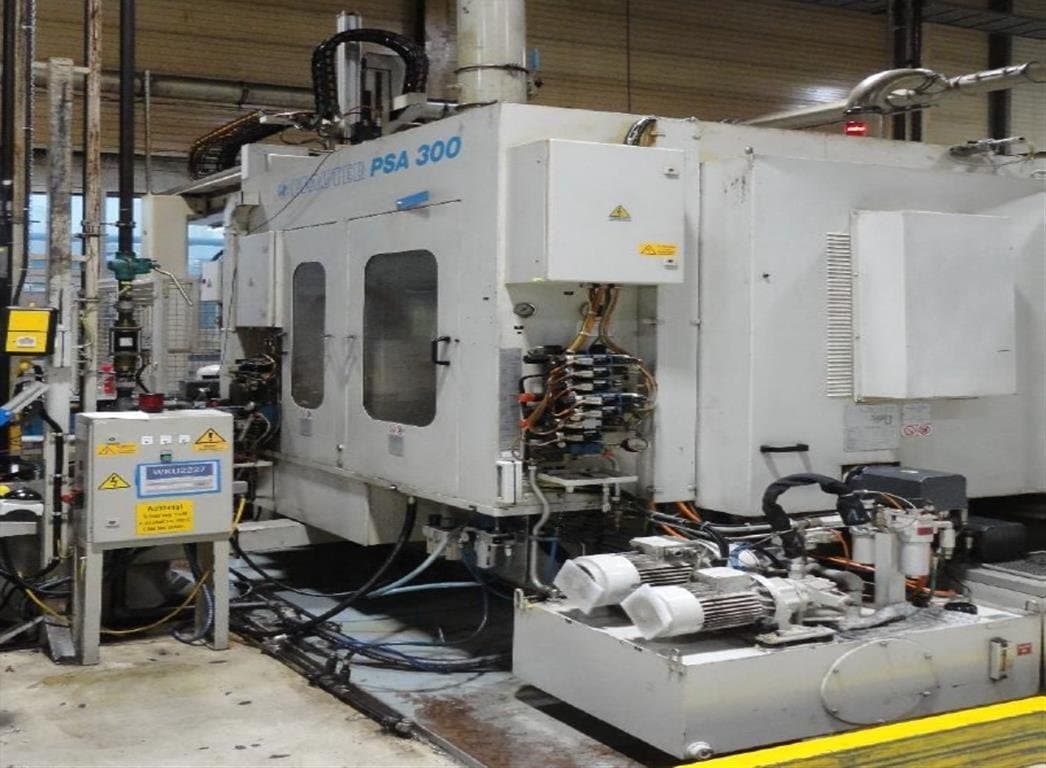

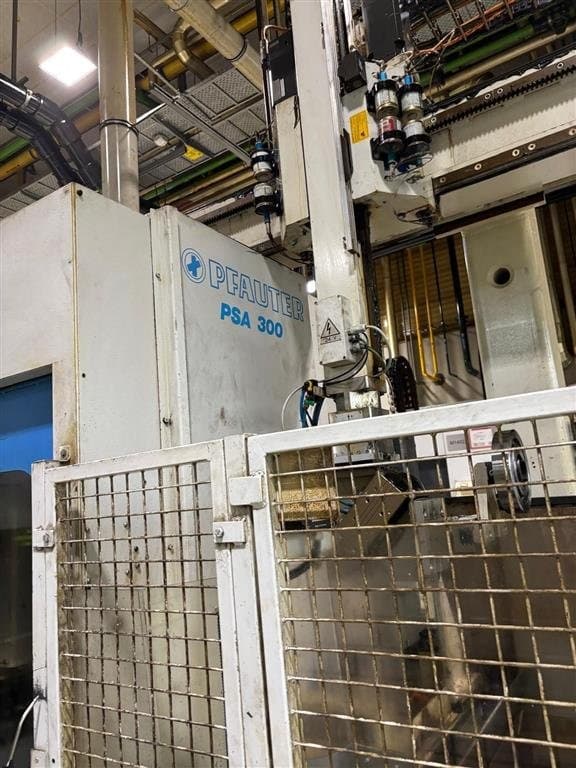

Зубодолбежный станок PFAUTER PSA 300-ID17278

Производитель: PFAUTER
Модель: PSA 300
Год выпуска: 1997

Описание

PFAUTER PSA 300 — это зубодолбежный станок с ЧПУ (Gear Shaper / Zahnradstossmaschine), произведенный немецкой компанией PFAUTER (которая позже стала частью GLEASON-PFAUTER, а затем The Gleason Works).

Станок является прецизионным оборудованием, предназначенным для нарезания цилиндрических зубчатых колес методом долбления.

  • Тип станка: Зубодолбежный станок с ЧПУ.

  • Производитель: PFAUTER / GLEASON-PFAUTER (Германия) — ведущий мировой производитель зубообрабатывающего оборудования.

  • Назначение: Высокопроизводительное и точное нарезание внутренних и внешних цилиндрических зубчатых колес (прямозубых и косозубых), а также блоков шестерен и зубчатых секторов.

  • Основные параметры (300): Цифры 300 в названии указывают на максимальный диаметр нарезаемого колеса (300мм).

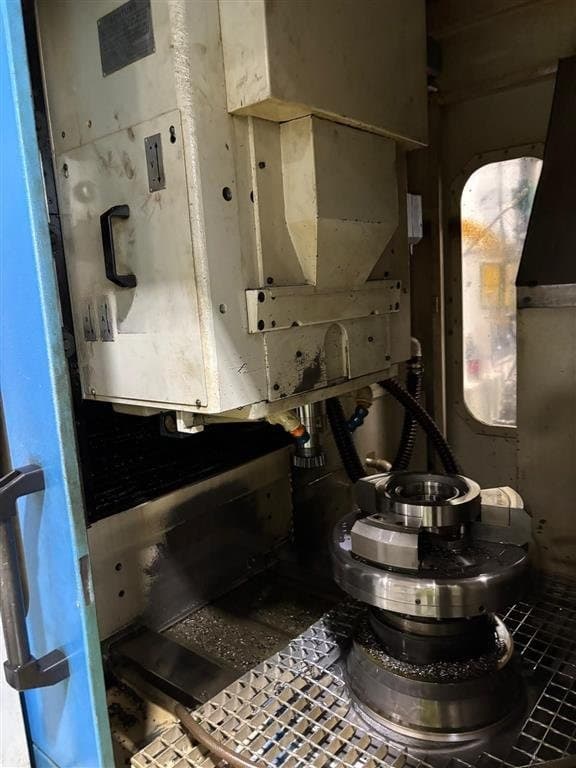

  • Метод долбления: Обработка производится долбяком (инструмент с профилем зуба), который совершает возвратно-поступательное движение и одновременно с заготовкой выполняет синхронные обкаточные движения.

  • Ключевое преимущество: Долбление является наиболее эффективным методом для нарезания:

    • Внутренних зубчатых зацеплений (шестерни, кольцевые зубчатые колеса).

    • Колес с очень близким расположением уступов, где невозможно использовать червячную фрезу.

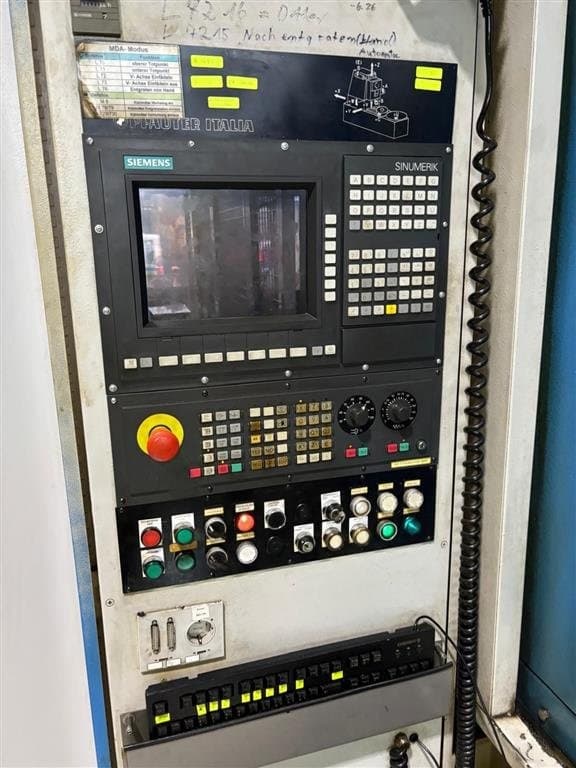

  • Система ЧПУ: Станок оснащен современными системами ЧПУ (например, Siemens SINUMERIK 840 C). Электронное управление устраняет необходимость в механических сменных шестернях, обеспечивая быструю переналадку и высокую точность обкатки.

  • Конструкция: Вертикальная компоновка и массивное основание обеспечивают стабильность и высокую жесткость для точного формообразования зуба.
