Зубодолбёжный станок GLEASON PFAUTER GP 200S-ID17279

GLEASON-PFAUTER GP 200 S — это зубодолбежный станок с ЧПУ (Zahnradstossmaschine), произведенный немецким подразделением GLEASON-PFAUTER (ныне часть корпорации The Gleason Works), мирового лидера в производстве зубообрабатывающего оборудования.

Станок относится к современной серии GP (Generating Process) и предназначен для высокоточного нарезания зубчатых колес методом долбления.

• Тип станка: Зубодолбежный станок с ЧПУ.

• Производитель: GLEASON-PFAUTER (Германия) — эксперт в области оборудования для зубчатых передач.

• Назначение: Высокоточное нарезание внутренних и внешних цилиндрических зубчатых колес (прямозубых и косозубых), а также блоков шестерен и зубчатых секторов.

• Основные параметры (200 S):

  • 200: Указывает на максимальный диаметр нарезаемого колеса 200 мм).

  • S: Обозначает высокую скорость (Speed) или специальную/автоматизированную версию.

• Метод долбления: Обработка производится долбяком, который совершает возвратно-поступательное движение, синхронизированное с обкаточным вращением долбяка и заготовки.

• Ключевое преимущество: Долбление является единственным эффективным методом для нарезания:

  • Внутренних зубчатых зацеплений.

  • Зубчатых колес, расположенных вплотную к уступу (без свободного выхода инструмента).

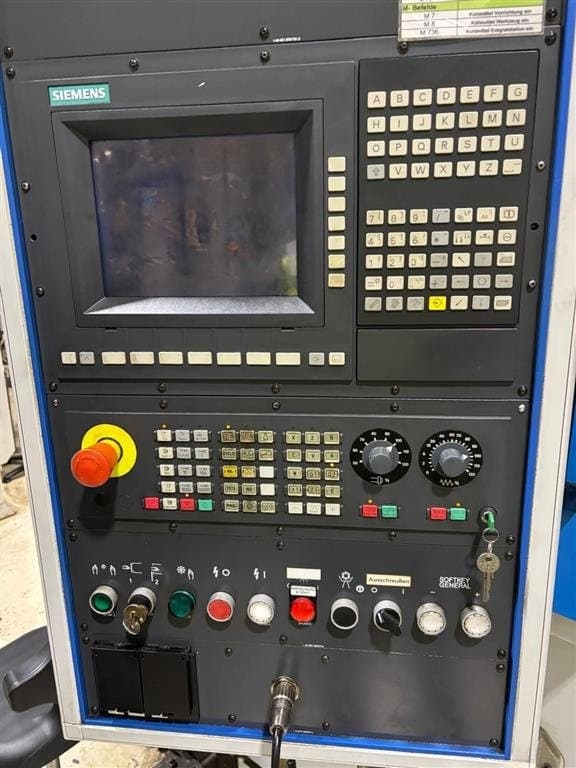

• Система ЧПУ: Полное управление ЧПУ (обычно Siemens или Fanuc) заменяет механическую кинематическую цепь, что обеспечивает быструю переналадку (не нужно менять сменные шестерни) и высокую точность обкатки.

• Автоматизация: Станок часто оснащается системой автоматической загрузки для интеграции в производственные линии.

Характеристики:

• Диаметр колеса (макс.): 200 мм
• Ширина колеса (макс.): 50 мм
• Модуль (макс.): 6
• Диаметр стола (мм): 168,14 мм
• Диаметр отверстия (мм): 65,532 мм
• Масса станка (прибл.): 11 т
• Диапазон скорости вращения стола (об/мин): 0–1000
• Длина хода (мин./макс.): 0–70 мм
• Частота хода толкателя (мм): 180–1800
